Szybkość montażu różnych elementów (rezystancja, pojemność, chip) 20000 szt./h.
Maszyna Pick and Place, montaż powierzchniowy do montażu wiórów, maszyna Smt
Stopień ręcznego zaangażowania w proces programowania jest mniejszy niż 15%, większość prac jest wykonywana przez część programową maszyny i jest wykonywana automatycznie.
produkt
HW-T8-80F to nasz najpopularniejszy model z systemem Vision.HW-T8-80F oferuje zaawansowane technologicznie funkcje z obszarem roboczym 260mm x 400mm, 50 pozycjami pojedynczych podajników (do 120 podajników przy użyciu podajników bankowych), gdzie najważniejsza jest szybka konfiguracja, łatwość obsługi i wysoka niezawodność.
System wizyjny
Systemy wizyjne pick and place serii HW są łatwe do zaprogramowania dla wszystkich operatorów, inteligentne i szybkie w obsłudze
Zastosowano podajnik pneumatyczny Yamaha i podajnik elektryczny, rozmiary to 8 mm, 12 mm, 16 mm, 24 mm, 32 mm i 44 mm.
| Liczba głowic rozmieszczających | 8 (wysoka dokładność) |
| Liczba tac IC | 96 |
| Liczba podajników | 120 (z zastrzeżeniem podajnika 8mm) |
| Dokładność pozycjonowania | 0,01 mm |
| Powtarzana dokładność montażu | 0,05 mm |
| Zakres prędkości montażu rezystancji | 20000-26000 sztuk/h elementy pojemnościowe |
| Obowiązujące komponenty | rezystor, kondensator, chip, koralik świetlny 0201-30*30mm itp. |
| Obsługiwana maksymalna powierzchnia PCB | 50*50mm--340*330mm |
| Podajniki | Podajnik NXTelectric, podajnik wibracyjny, taca IC itp. |
| Urządzenia rozpoznające | kamera znakowa x2, kamera szybkiego rozpoznawania x8, kamera o wysokiej precyzji x1 |
| Maksymalna wysokość odpowiednich elementów | ≤20mm |
| Metody rozpoznawania | równoczesne rozpoznawanie z ośmioma głowami |
| Tryb przenoszenia PCB | wejście trzystopniowe, automatyczne łączenie od lewej do prawej, automatyczne pozycjonowanie PCB |
| Pozycjonowanie znacznika | ręczny / automatyczny |
| Metoda programowania | automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB |
| Układ sterowania | System sterowania HuaweiGuochuang 2021 |
| Maksymalna długość kroku osi XY | 423mm*734mm(lewo) 423mm*734mm(prawo) |

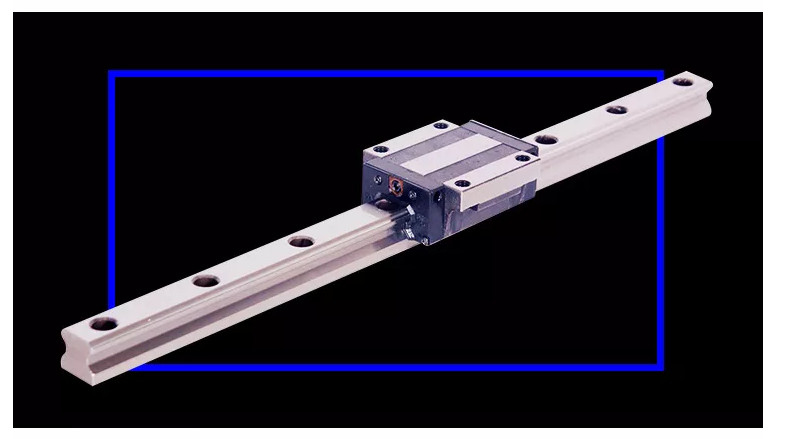

| Ślady osi XY | prowadnica ruchu liniowego + śrubokręt |
| Tryb ruchu osi XY | inteligentne połączenie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej. |
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
