Mała linia produkcyjna SMT / Pick and Place Machine GP400 / Reflow Oven, Wave Solder, Stencil Printers
produktopis

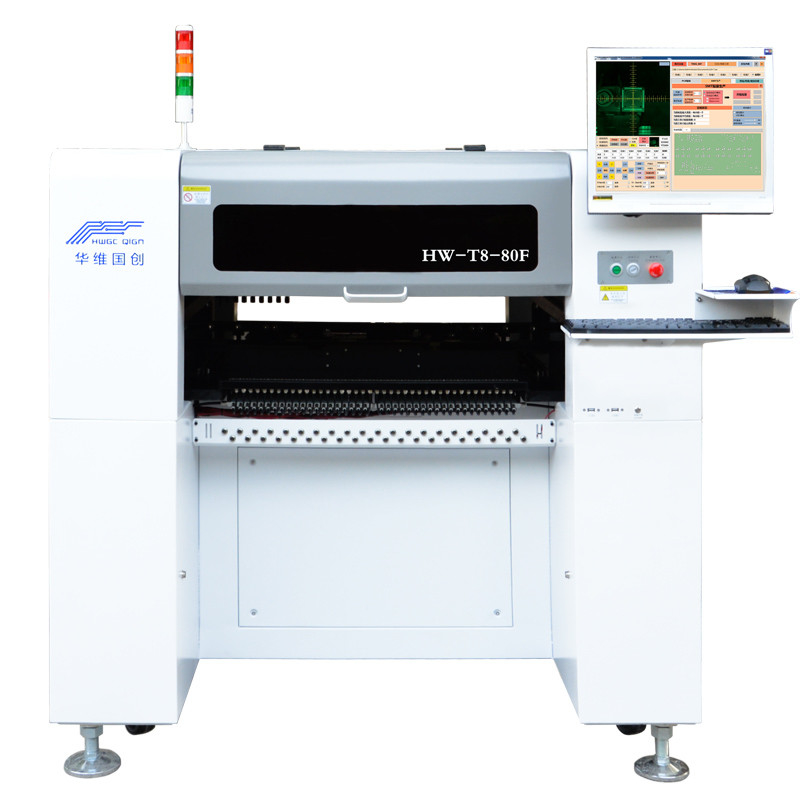

HW-T8-80F to nasz najpopularniejszy model z systemem Vision.HW-T4-44/50F oferuje zaawansowane technologicznie funkcje z obszarem roboczym 380 mm x 400 mm, 80 pojedynczymi pozycjami podajników (do 120 podajników przy użyciu podajników bankowych), gdzie najważniejsza jest szybka konfiguracja, łatwość obsługi i wysoka niezawodność.
Funkcje systemu
* Najwyższa jakość z najbardziej zaawansowanym sprzętem w ekonomicznym rozwiązaniu
*Stawki za miejsca docelowe do 13000 cph
*Dokładnie umieszcza szeroką gamę komponentów, w tym 0201, 0402, LED, BGA, QFN...
|
|
|
Maksymalna powierzchnia płytki drukowanej
|
400*200mm
|
|
Liczba głowic montażowych
|
4
|
|
Maksymalny zakres ruchu osi Z
|
20 mm
|
|
Maksymalna szybkość montażu
|
9500 szt./godz.
|
|
Średnia szybkość montażu
|
8000 szt./godz.
|
|
Dokładność pozycjonowania
|
0,01 mm
|
|
Zakres buforowania ssawki
|
4,5 mm
|
|
Zasilacz
|
220V/110V, 50 Hz
|
|
Skompresowane powietrze:
|
0,6-0,7 MPa
|
|
Średnia moc
|
400W
|
|
Tryb rozpoznawania
|
Zsynchronizowane rozpoznawanie czterech głów
|
|
Liczba kamer
|
kamera Mark, cztery szybkie kamery, kamera o wysokiej rozdzielczości
|
|
Waga produktu
|
210 KG
|
|
Tryb dostępu do PCB
|
automatyczny dostęp do lewej i prawej strony, obsługujący funkcję połączenia lewego i prawego urządzenia;
|
|
Ilość tac
|
Obsługiwanych jest do 48 elementów podających, które nie są podajnikami, z których każdy może określić swoje współrzędne w zakresie montażu.
|
|
Złożona prędkość do montażu oporu i Chip
|
6000/CPH
|
Zakres dokładności montażu
|
0201-40*40mm, Rozstaw pinów 0,3mm
|
|
Chip (pasujący, który obsługuje podajnik elektryczny, może zamontować 0402,0201)
|
|
Ilość podajników
|
50 szt.
|
|
Silnik serwisowy
|
Silnik serwo Panasonic
|
