13000CPH Automatic PCB Printing Machine HWGC Led Lights Assembly Machine

13000CPH Automatyczna maszyna do drukowania PCB HWGC Led Lights Assembly Machine

Produkty - Maszyna do montażu SMT
  • High Light

    13000CPH Automatyczna maszyna do drukowania PCB

    ,

    automatyczna maszyna do drukowania PCB OEM

    ,

    maszyna do montażu świateł LED HWGC

  • Stawki miejsc docelowych
    13000CPH
  • Max no. Maks. liczba of Feeders (8mm tape) Podajników (taśma 8mm)
    Do 50 podajników taśmy
  • Najmniejsza zdolność komponentu
    0201
  • Podajniki wibracyjne
    Luźne, rurkowe, sztyftowe (kontrola częstotliwości i amplitudy)
  • System sterowania
    System sterowania
  • Maksymalna długość kroku osi XY
    Maksymalna długość kroku osi XY
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    HWGC
  • Orzecznictwo
    CE
  • Numer modelu
    HW-T8-72F
  • Minimalne zamówienie
    1
  • Cena
    usd+15000+pieces
  • Szczegóły pakowania
    Eksportuj drewniane opakowanie
  • Czas dostawy
    5-8 dni roboczych
  • Zasady płatności
    T/T
  • Możliwość Supply
    50+sztuk+miesiąc

13000CPH Automatyczna maszyna do drukowania PCB HWGC Led Lights Assembly Machine

  • 13000CPH Automatic PCB Printing Machine HWGC Led Lights Assembly Machine
Uzyskaj cenę Skontaktuj się teraz

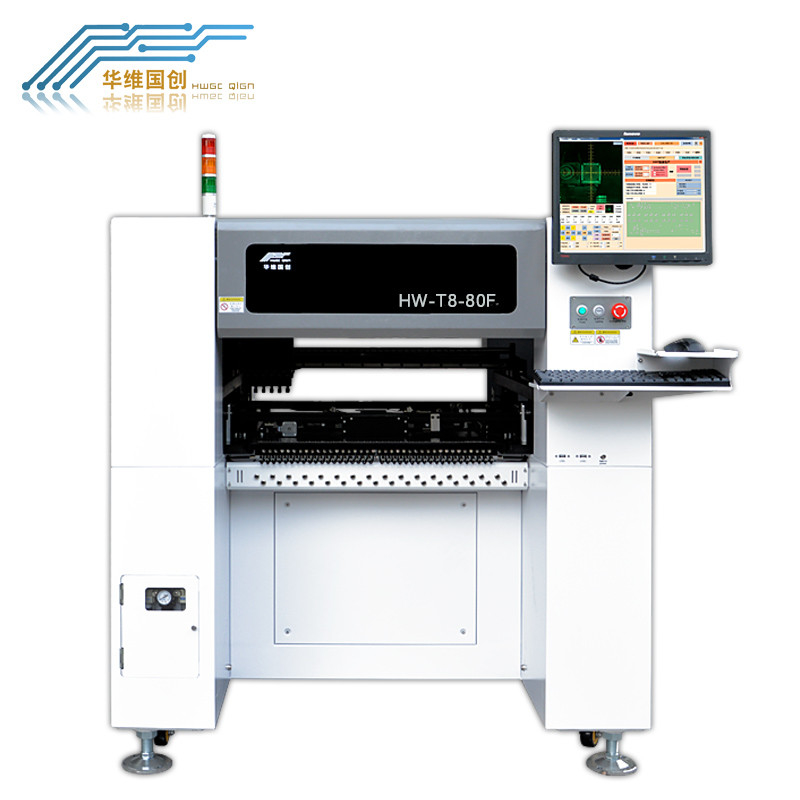

opis produktu HW-T8-80F to nasz najpopularniejszy model z systemem Vision.

Maszyna Pick and Place, montaż powierzchniowy do montażu wiórów, maszyna Smt



HW-T8-80F to nasz najpopularniejszy model z systemem Vision.HW-T8-80F oferuje zaawansowane technologicznie funkcje z obszarem roboczym 260mm x 400mm, 50 pozycjami pojedynczych podajników (do 120 podajników przy użyciu podajników bankowych), gdzie najważniejsza jest szybka konfiguracja, łatwość obsługi i wysoka niezawodność.




Nasze atuty
1. 120 sztuk stacji materiałowych - może spełnić wymagania montażowe różnych materiałów oraz różne specyfikacje i opakowania produktu.

1) 120 szt. Stacji materiałowych 8 mm obsługuje podajnik elektryczny NXT, podajnik elektryczny NXT 12 mm, 16 mm, 24 mm, 32 mm i 44 mm, podajnik wibracyjny i tace IC.
2) Specyfikacja platformy elektrycznej NXT: podajnik elektryczny NXT 8 mm-44 mm, stabilne podawanie podajnika elektrycznego, wysoka precyzja, długa żywotność.

2. 8 grup niezależnych głowic montażowych - 8 grup głowic montażowych jest rozmieszczonych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej specyfikacji.

1) 8 grup głowic montażowych może realizować podwójne ramiona i cztery głowice jednocześnie, podnosząc materiał w tym samym czasie, wydajność pobierania znacznie się poprawia.
2) Głowica montażowa może wznosić się i opadać niezależnie, obracać się w zakresie od 0 do 360 stopni i montować elementy do 20 mm.
3) Oś z może wznosić się i opadać niezależnie w zależności od grubości komponentów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy, Wysokie elementy można montować ze zmniejszoną prędkością.
4) Może spełnić wymagania różnych rozmiarów komponentów, różnych specyfikacji i różnych opakowań, osiągnąć różnorodność, jednorazowe umieszczenie.

3. Całkowita wydajność to 20000szt/h, a maksymalna wydajność to 26000szt/h.

1) Szybkość montażu różnych elementów (rezystancja, pojemność, chip) 20000 szt./h.
2) Tylko pojemność lub rezystancja lub prędkość montażu lampy LED to 26000 szt./h.

4. 8 szt. szybkich kamer, 2 szt. Kamer o wysokiej rozdzielczości - w celu zaspokojenia potrzeb związanych z rozpoznawaniem wizualnym różnych komponentów.

1) Szybka kamera może sprostać wizualnemu rozpoznawaniu elementów o średnicy mniejszej niż 10 mm, w tym rezystancji, pojemności, kulki lampy, tranzystorów, diod itp.
2) Kamera o wysokiej rozdzielczości może sprostać wizualnemu rozpoznawaniu komponentów o średnicy mniejszej niż 35 mm, w tym głównie chipów, szpilek, modułów itp

5. Rezystancja i pojemność powyżej 0201, układ pinów 0,3 mm.

1) Użyj zasilacza elektrycznego, aby spełnić wymagania montażowe elementów 0201.
2) Kamera o wysokiej rozdzielczości z precyzyjnym widzeniem może spełniać wymagania dotyczące montażu chipów QPF, BGA, QFP itp.

6. PCB o grubości mniejszej niż 3mm, 340*560mm.

1) Wspornik PCB o grubości 1 mm-3 mm.
2) Obsługa minimalnej szerokości 50 mm, maksymalnej szerokości PCB 560 mm, długości PCB 340 mm.



Stawki miejsc docelowych 13000CPH
Precyzja ± 0,001” (0,02 mm)
Napięcie 220AC
Waga 800kg
Gwarancja 1 rok
Wsparcie Wsparcie wideo
interfejs użytkownika Najlepszy w swojej klasie graficzny interfejs użytkownika (GUI) wykorzystujący oprogramowanie Windows® umożliwia programowanie w kilka minut
Maks. liczbaPodajników (taśma 8mm) Maks. liczbaPodajników (taśma 8mm)
Maksymalny rozmiar planszy 260mmX400mm
Najmniejsza zdolność komponentu 201
System wizyjny Wizja HWGC
Podajniki wibracyjne Luźne, rurkowe, sztyftowe (kontrola częstotliwości i amplitudy)




System wizyjny

Systemy wizyjne pick and place serii HW są łatwe do zaprogramowania dla wszystkich operatorów, inteligentne i szybkie w obsłudze



Podajniki

Zastosowano podajnik pneumatyczny Yamaha i podajnik elektryczny, rozmiary to 8 mm, 12 mm, 16 mm, 24 mm, 32 mm i 44 mm.



Funkcje systemu



* Najwyższa jakość z najbardziej zaawansowanym sprzętem w ekonomicznym rozwiązaniu

* Stawki miejsc docelowych do 7000 cph

* Dokładnie umieszcza szeroką gamę komponentów, w tym 0201, 0402, LED, BGA, QFN...




składnikiAsystent systemu wizyjnego HW umożliwia dokładne umieszczenie 0201, BGA, QFN, QFP, LED i szerokiej gamy praktycznie wszystkich komponentów SMT.
