Szybka kamera może sprostać wizualnemu rozpoznawaniu elementów o średnicy mniejszej niż 10 mm

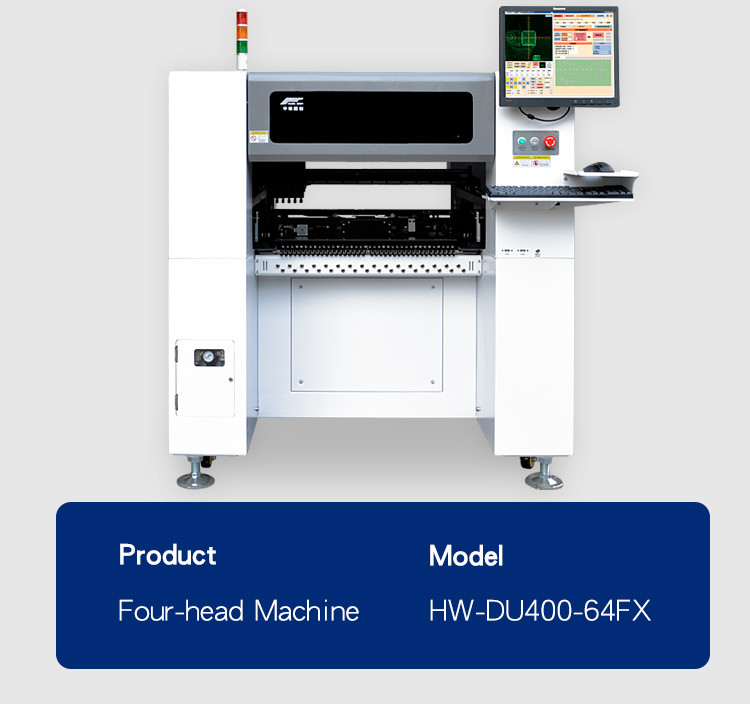

HW-DU400-64F to nasz najpopularniejszy model z systemem Vision.HW-DU400-64F oferuje zaawansowane technologicznie funkcje z obszarem roboczym 360 mm x 600 mm, 64 pozycjami pojedynczych podajników (do 120 podajników przy użyciu podajników bankowych), w których najważniejsza jest szybka konfiguracja, łatwość obsługi i wysoka niezawodność.
Funkcje systemu
* Najwyższa jakość z najbardziej zaawansowanym sprzętem w ekonomicznym rozwiązaniu
* Stawki miejsc docelowych do 10000 cph
* Dokładnie umieszcza szeroką gamę komponentów, w tym 0201, 0402, LED, BGA, QFN...
* Wysokość dostępnych komponentów: 20 mm
1. 120 sztuk stacji materiałowych - może spełnić wymagania montażowe różnych materiałów oraz różne specyfikacje i opakowania produktu.
1) 120 szt. Stacji materiałowych 8 mm obsługuje podajnik elektryczny NXT, podajnik elektryczny NXT 12 mm, 16 mm, 24 mm, 32 mm i 44 mm, podajnik wibracyjny i tace IC.
2) Specyfikacja platformy elektrycznej NXT: podajnik elektryczny NXT 8 mm-44 mm, stabilne podawanie podajnika elektrycznego, wysoka precyzja, długa żywotność.
2. 8 grup niezależnych głowic montażowych - 8 grup głowic montażowych jest rozmieszczonych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej specyfikacji.
1) 8 grup głowic montażowych może realizować podwójne ramiona i cztery głowice jednocześnie, podnosząc materiał w tym samym czasie, wydajność pobierania znacznie się poprawia.
3. Całkowita wydajność to 20000szt/h, a maksymalna wydajność to 26000szt/h.
1) Szybkość montażu różnych elementów (rezystancja, pojemność, chip) 20000 szt./h.
2) Tylko pojemność lub rezystancja lub prędkość montażu lampy LED to 26000 szt./h.
4. 8 szt. szybkich kamer, 2 szt. Kamer o wysokiej rozdzielczości - w celu zaspokojenia potrzeb związanych z rozpoznawaniem wizualnym różnych komponentów.
1) Szybka kamera może sprostać wizualnemu rozpoznawaniu elementów o średnicy mniejszej niż 10 mm, w tym rezystancji, pojemności, kulki lampy, tranzystorów, diod itp.
5. Rezystancja i pojemność powyżej 0201, układ pinów 0,3 mm.
1) Użyj zasilacza elektrycznego, aby spełnić wymagania montażowe elementów 0201.
2) Kamera o wysokiej rozdzielczości z precyzyjnym widzeniem może spełniać wymagania dotyczące montażu chipów QPF, BGA, QFP itp.
6. PCB o grubości mniejszej niż 3mm, 340*560mm.
1) Wspornik PCB o grubości 1 mm-3 mm.
składniki
Asystent systemu wizyjnego HW umożliwia dokładne umieszczenie 0201, BGA, QFN, QFP, LED i szerokiej gamy praktycznie wszystkich komponentów SMT.
System wizyjny
Systemy wizyjne pick and place serii HW są łatwe do zaprogramowania dla wszystkich operatorów, inteligentne i szybkie w obsłudze
Podajniki
Zastosowano podajnik pneumatyczny Yamaha i podajnik elektryczny, rozmiary to 8 mm, 12 mm, 16 mm, 24 mm, 32 mm i 44 mm.
