1. 120 sztuk stacji materiałowych - może spełnić wymagania montażowe różnych materiałów oraz różne specyfikacje i opakowania produktu.
1) 120 szt. Stacji materiałowych 8 mm obsługuje podajnik elektryczny NXT, podajnik elektryczny NXT 12 mm, 16 mm, 24 mm, 32 mm i 44 mm, podajnik wibracyjny i tace IC.
2) Specyfikacja platformy elektrycznej NXT: podajnik elektryczny NXT 8 mm-44 mm, stabilne podawanie podajnika elektrycznego, wysoka precyzja, długa żywotność.

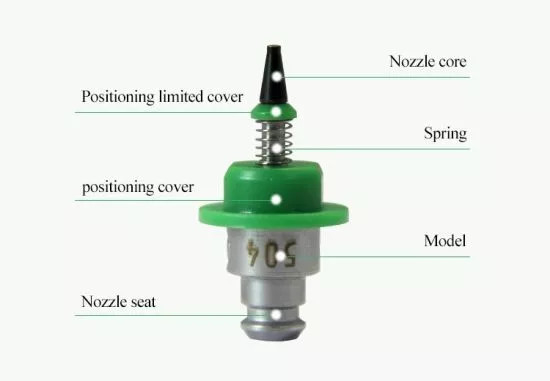

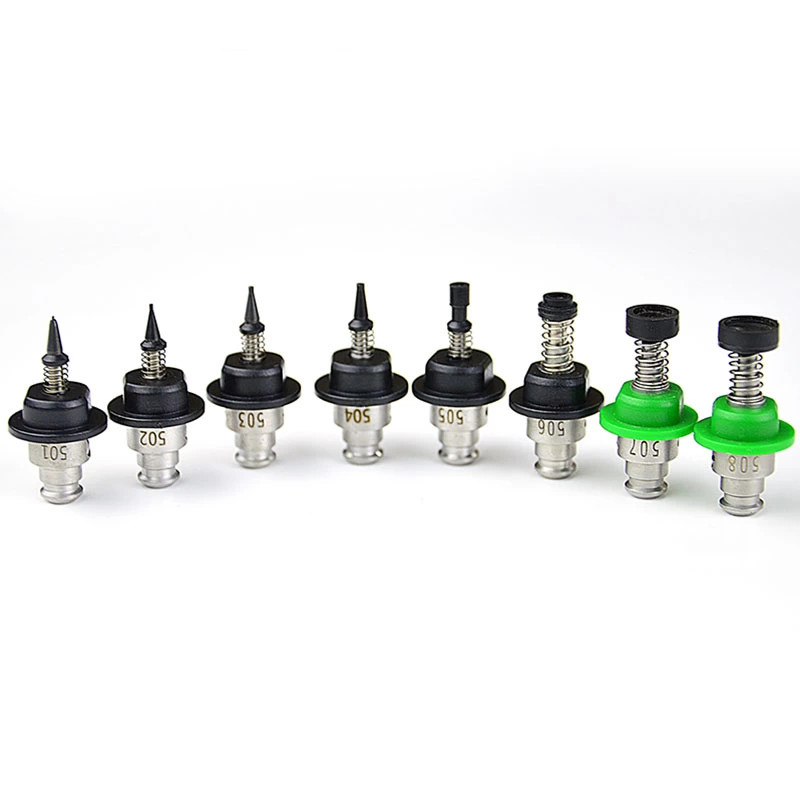

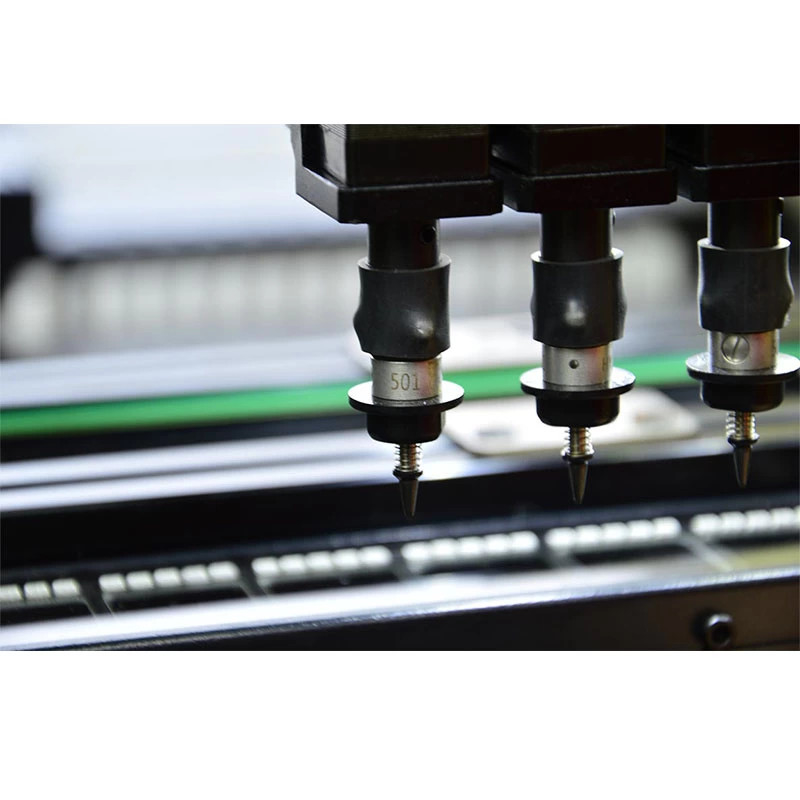

2. 8 grup niezależnych głowic montażowych - 8 grup głowic montażowych jest rozmieszczonych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej specyfikacji.
1) 8 grup głowic montażowych może realizować podwójne ramiona i cztery głowice jednocześnie, podnosząc materiał w tym samym czasie, wydajność pobierania znacznie się poprawia.
2) Głowica montażowa może wznosić się i opadać niezależnie, obracać się w zakresie od 0 do 360 stopni i montować elementy do 20 mm.
3) Oś z może wznosić się i opadać niezależnie w zależności od grubości komponentów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy, Wysokie elementy można montować ze zmniejszoną prędkością.
4) Może spełnić wymagania różnych rozmiarów komponentów, różnych specyfikacji i różnych opakowań, osiągnąć różnorodność, jednorazowe umieszczenie.
3. Całkowita wydajność to 20000szt/h, a maksymalna wydajność to 26000szt/h.
1) Szybkość montażu różnych elementów (rezystancja, pojemność, chip) 20000 szt./h.
2) Tylko pojemność lub rezystancja lub prędkość montażu lampy LED to 26000 szt./h.
4. 8 szt. szybkich kamer, 2 szt. Kamer o wysokiej rozdzielczości - w celu zaspokojenia potrzeb związanych z rozpoznawaniem wizualnym różnych komponentów.
1) Szybka kamera może sprostać wizualnemu rozpoznawaniu elementów o średnicy mniejszej niż 10 mm, w tym rezystancji, pojemności, kulki lampy, tranzystorów, diod itp.
2) Kamera o wysokiej rozdzielczości może sprostać wizualnemu rozpoznawaniu komponentów o średnicy mniejszej niż 35 mm, w tym głównie chipów, szpilek, modułów itp
5. Rezystancja i pojemność powyżej 0201, układ pinów 0,3 mm.
1) Użyj zasilacza elektrycznego, aby spełnić wymagania montażowe elementów 0201.
2) Kamera o wysokiej rozdzielczości z precyzyjnym widzeniem może spełniać wymagania dotyczące montażu chipów QPF, BGA, QFP itp.
System wizyjny
Systemy wizyjne pick and place serii HW są łatwe do zaprogramowania dla wszystkich operatorów, inteligentne i szybkie w obsłudze
Podajniki
Zastosowano podajnik pneumatyczny Yamaha i podajnik elektryczny, rozmiary to 8 mm, 12 mm, 16 mm, 24 mm, 32 mm i 44 mm.
P: Jak wygląda szkolenie?
Odp .: Po zakupie naszych maszyn Twoi inżynierowie mogą udać się do naszej firmy lub jest to tak łatwe w obsłudze.Mamy angielską instrukcję obsługi i przewodnik wideo do teach, jak korzystać z maszyny.Instrukcja obsługi jest dostarczana razem z maszyną.
