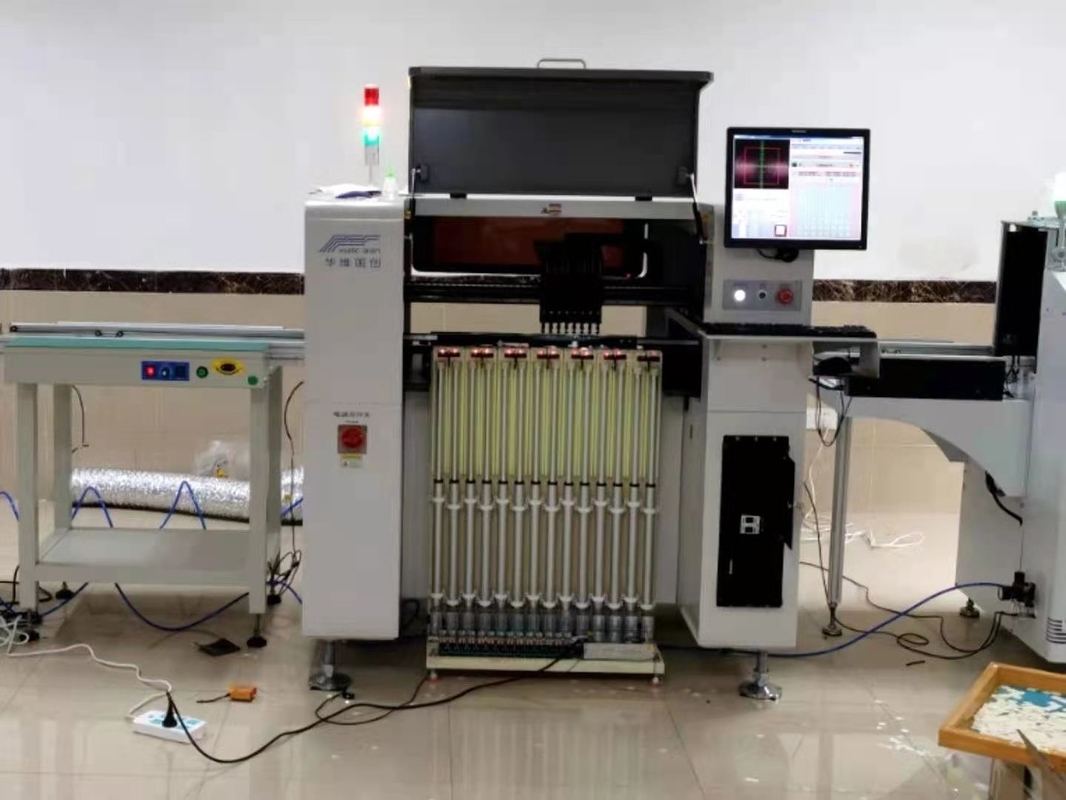

HWGC SMT Placement Machine 380mmX400mm Surface Mount Equipment

HWGC SMT Placement Machine 380mmX400mm Sprzęt do montażu powierzchniowego

Produkty - Maszyna do umieszczania SMT
  • High Light

    Maszyna do umieszczania HWGC SMT

    ,

    maszyna do umieszczania SMT 380mmX400mm

    ,

    sprzęt do montażu powierzchniowego OEM

  • Gwarancja
    1 rok
  • Wsparcie
    Wsparcie wideo
  • Max no. Maks. liczba of Feeders (8mm tape) Podajników (taśma 8mm)
    Do 80 podajników taśmy
  • Maksymalny rozmiar planszy
    380mmX400mm
  • Najmniejsza zdolność komponentu
    0201
  • System wizyjny
    Wizja HWGC
  • Wysokość dostępnych elementów
    20mm
  • Wyświetlacz wizji
    17-calowy przemysłowy wyświetlacz kontrolny
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    HWGC
  • Orzecznictwo
    CE
  • Numer modelu
    HW-DSQ800-120F
  • Minimalne zamówienie
    1
  • Cena
    usd+22000+pieces
  • Szczegóły pakowania
    Eksportuj drewniane opakowanie
  • Czas dostawy
    5-8 dni roboczych
  • Zasady płatności
    T/T,
  • Możliwość Supply
    30+sztuk+miesiąc

HWGC SMT Placement Machine 380mmX400mm Sprzęt do montażu powierzchniowego

  • HWGC SMT Placement Machine 380mmX400mm Surface Mount Equipment
Uzyskaj cenę Skontaktuj się teraz

Najwyższa jakość z najbardziej zaawansowanym sprzętem w ekonomicznym rozwiązaniu



Profesjonalna importowana kamera przemysłowa HD o rozdzielczości 5 MP służąca do montażu chipów i obsługująca obiektyw HD o rozdzielczości 5 MP bez zniekształceń.
Osiem przemysłowych kamer szybkiego rozpoznawania 1MP, które mogą znacznie zwiększyć wydajność dzięki jednoczesnemu rozpoznaniu ośmiu głowic umieszczających.



produktopis

HW-DSQ800-120F to nasz najpopularniejszy model z technologią Vision.HW-DSQ800-120F oferuje zaawansowane technologicznie funkcje z obszarem roboczym 260 mm x 400 mm, 120 pojedynczymi pozycjami podajnika, w których najważniejsza jest szybka konfiguracja, łatwość obsługi i wysoka niezawodność.



Asystent systemu wizyjnego HW umożliwia dokładne umieszczenie 0201, BGA, QFN, QFP, LED i szerokiej gamy praktycznie wszystkich komponentów SMT.

składniki



Nasze atuty

120 sztuk stacji materiałowych - może spełnić wymagania montażowe różnych materiałów oraz różne specyfikacje i opakowania produktu.

120 szt. Stacji materiałowych 8 mm obsługuje podajnik elektryczny NXT, podajnik elektryczny NXT 12 mm, 16 mm, 24 mm, 32 mm i 44 mm, podajnik wibracyjny i tace IC.
Specyfikacja platformy elektrycznej NXT: podajnik elektryczny NXT 8 mm-44 mm, stabilne podawanie podajnika elektrycznego, wysoka precyzja, długa żywotność.

8 grup niezależnych głowic montażowych - 8 grup głowic montażowych jest rozmieszczonych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej specyfikacji.

8 grup głowic montażowych może realizować podwójne ramiona i cztery głowice jednocześnie, podnosząc materiał w tym samym czasie. Wydajność pobierania jest znacznie poprawiona.
Głowica montażowa może niezależnie wznosić się i opadać, obracać od 0 do 360 stopni i montować komponenty do 20 mm.
Oś z może wznosić się i opadać niezależnie w zależności od grubości komponentów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy, Wysokie komponenty można montować ze zmniejszoną prędkością.
Może spełnić wymagania różnych rozmiarów komponentów, różnych specyfikacji i różnych opakowań, osiągnąć różnorodność, jednorazowe umieszczenie.

Wydajność kompleksowa to 20000szt/h, a wydajność maksymalna to 26000szt/h.

Szybkość montażu różnych elementów (rezystancja, pojemność, chip) 20000 szt./h.
Tylko pojemność lub rezystancja lub prędkość montażu lampy LED to 26000szt/h.

PCB o grubości mniejszej niż 3mm, 340*560mm.

Podpora PCB o grubości 1 mm-3 mm.
Obsługuje minimalną szerokość 50 mm, maksymalną szerokość PCB 560 mm, długość PCB 340 mm.

System wizyjny

Systemy wizyjne pick and place serii HW są łatwe do zaprogramowania dla wszystkich operatorów, inteligentne i szybkie w obsłudze



Podajniki

Zastosowano podajnik elektryczny NXT, rozmiary to 8 mm, 12 mm, 16 mm, 24 mm, 32 mm i 44 mm.
