120 pojedynczych pozycji podajnika, gdzie szybka konfiguracja, łatwa obsługa i wysoka niezawodność są najważniejsze.
produktopis
HW-DSQ800-120F to nasz najpopularniejszy model z technologią Vision.HW-DSQ800-120F oferuje zaawansowane technologicznie funkcje z obszarem roboczym 260 mm x 400 mm, 120 pojedynczymi pozycjami podajnika, w których najważniejsza jest szybka konfiguracja, łatwość obsługi i wysoka niezawodność.
Funkcje systemu
* Najwyższa jakość z najbardziej zaawansowanym sprzętem w ekonomicznym rozwiązaniu
* Stawki miejsc docelowych do 25000-26000 cph
* Dokładnie umieszcza szeroką gamę komponentów, w tym 0201, 0402, LED, BGA, QFN...
Naszą wizją jest stać się przedsiębiorstwem, które samodzielnie wytwarza opłacalną krajową maszynę typu pick and place i zamierzamy przełamać obecną sytuację międzynarodowego monopolu.
Utrzymaliśmy filozofię bycia patriotą, pragmatyzmem, innowacyjnością i służeniem społeczeństwu.Produkty maszyn pick and place w sprzedaży są doceniane nie tylko przez małe i średnie przedsiębiorstwa w kraju, ale również bardzo dobrze odbierane przez konsumentów za granicą.
|
|
|
Liczba głowic rozmieszczających
|
8 (wysoka dokładność)
|
|
Liczba tac iC
|
96
|
|
Liczba podajników
|
120 (z zastrzeżeniem podajnika 8mm)
|
|
Dokładność pozycjonowania
|
0,01 mm
|
|
Powtarzana dokładność montażu
|
0,02 mm
|
|
Zakres prędkości montażu
|
20000-26000 szt./h
|
|
Obowiązujące komponenty
|
rezystor.kondensator.chip.lampa itp.
|
|
Obsługiwana maksymalna powierzchnia PCB
|
340*560mm
|
|
Podajniki
|
Podajnik elektryczny NXT, podajnik wibracyjny, taca IC itp
|
|
Urządzenia rozpoznające
|
oznacz aparat x2, aparat szybkiego rozpoznawania x8.precyzyjny aparat x1
|
|
Maksymalna wysokość odpowiednich elementów
|
≤20mm
|
|
Metody rozpoznawania
|
jednoczesne rozpoznawanie i kompletacja ośmioma głowicami
|
|
Tryb przenoszenia PCB
|
wejście trzystopniowe automatyczne podłączenie od lewej do prawej, automatyczne pozycjonowanie PCB
|
|
Pozycjonowanie znacznika
|
ręczny/automatyczny
|
|
Metoda programowania
|
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
|
|
Układ sterowania
|
System sterowania HuaweiGuochuang 2021
|
|
Maksymalna długość kroku osi XY
|
423 mm * 734 mm (po lewej) 423 mm * 734 mm (po prawej)
|
|
Ślady osi XY
|
cztery prowadnice ruchu liniowego + cztery uziemione śruby kulkowe;
|
|
Tryb ruchu osi XY
|
inteligentne połączenie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej;
|
|
Komputer sterujący
|
przemysłowy komputer sterujący z wysokowydajnym procesorem Intel
|
|
Metoda regulacji ścieżek
|
elektryczny
|
|
|
4,5 mm
|
|
Maksymalna długość kroku osi Z
|
50mm
|
|
Zakres kąta dla komponentów
|
士180°
|
|
Silnik
|
Panasonic AC Servo Motor serii MINAS A6
|
|
Kierowca
|
Szybki sterownik DSP Panasonic
|
|
Wymagania dotyczące zasilania powietrzem
|
filtr wody olejowej,> filtr przeciwpyłowy 60L i stabilizator ciśnienia powietrza itp
|
|
Podciśnieniowe zasilanie dyszy
|
Japoński generator podciśnienia CKD integrujący funkcję szybkiego impulsu próżniowego
|
Zakres ciśnienia zasilania powietrzem
|
0,5-0,6 mp
|
|
OS
|
niezależne badania i rozwój inteligentny system operacyjny SMT oparty na systemie Windows
|
|
Wyświetlacz wizji
|
17-calowy przemysłowy wyświetlacz kontrolny
|
|
|
Niemiecki trwały elastyczny kabel firmy LG (10 milionów razy)
|
|
Zasilacz
|
220V 50/60Hz
|
|
|
1500W
|
|
Wymiary maszyny
|
1740*1360*1440mm
|
|
Waga
|
1100 kg
|

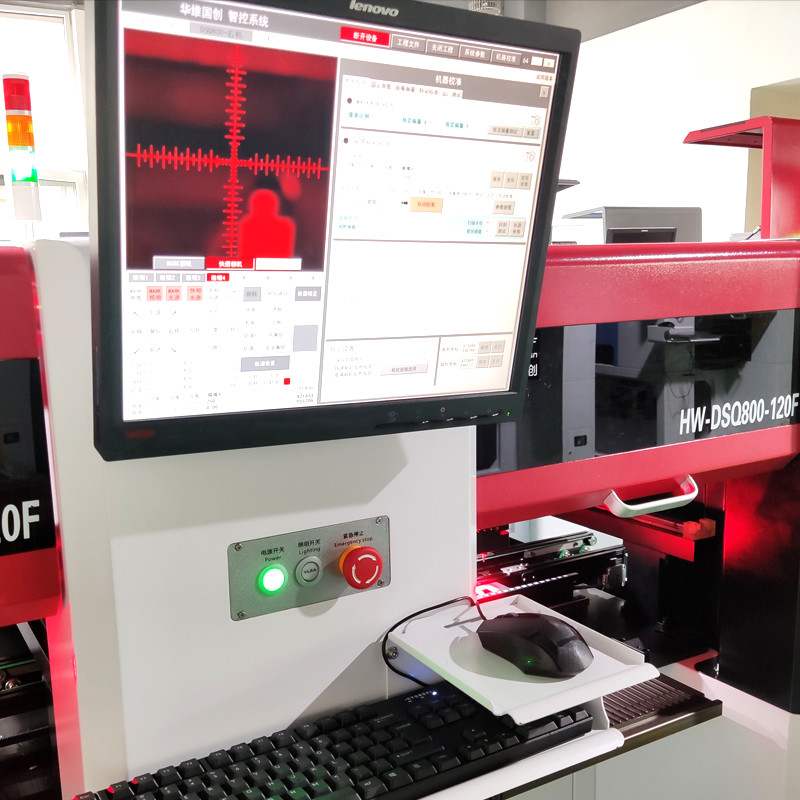

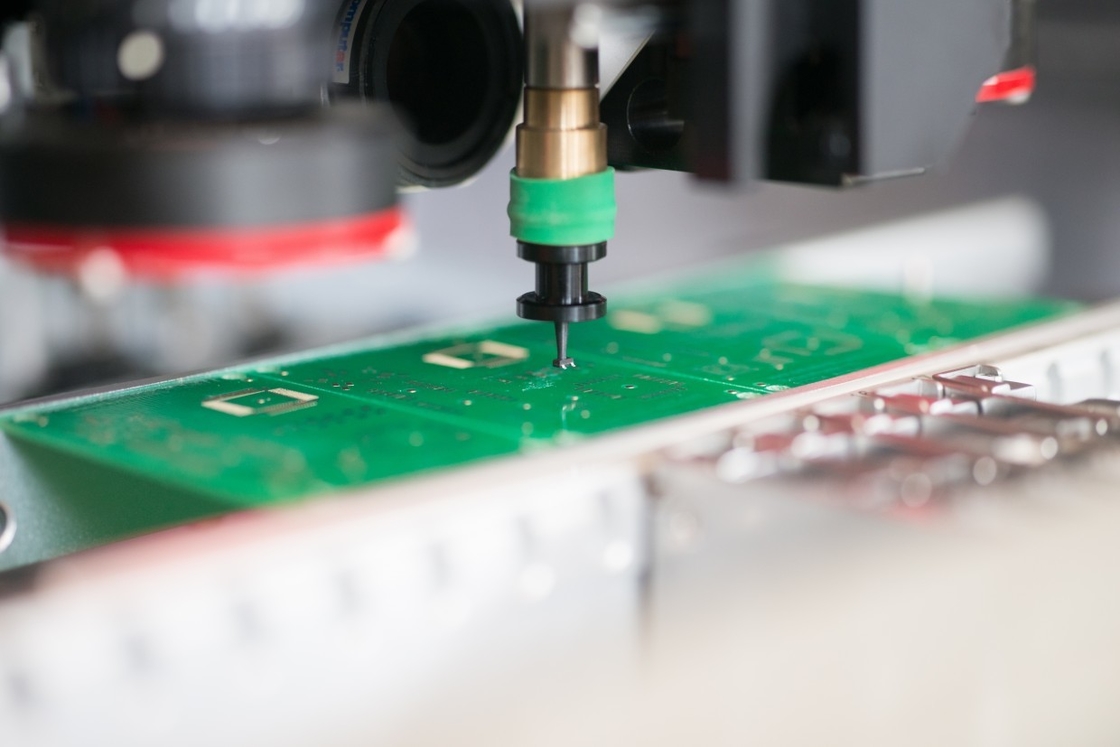

System wizyjnyAsystent systemu wizyjnego HW umożliwia dokładne umieszczenie 0201, BGA, QFN, QFP, LED i szerokiej gamy praktycznie wszystkich komponentów SMT.
Systemy wizyjne pick and place serii HW są łatwe do zaprogramowania dla wszystkich operatorów, inteligentne i szybkie w obsłudze
Podajniki
Zastosowano podajnik elektryczny NXT, rozmiary to 8 mm, 12 mm, 16 mm, 24 mm, 32 mm i 44 mm.
