HWGC High speed HW-DSQ800-120F maszyna pick and place Smt montaż produkcyjny pcb wklejony 0201 BGA Chip Mounter
Beijing HuaweiGuochuang Electronic Technology Co. Ltd. to chińskie przedsiębiorstwo high-tech, które prowadzi zintegrowane badania i rozwój (R&D), produkcję i sprzedaż.Maszyna pick and place, główne wyposażenie SMT, jest naszym kluczowym sprzętem badawczo-rozwojowym.
Naszą wizją jest stać się przedsiębiorstwem, które samodzielnie wytwarza opłacalną krajową maszynę typu pick and place i zamierzamy przełamać obecną sytuację międzynarodowego monopolu.
Utrzymaliśmy filozofię bycia patriotą, pragmatyzmem, innowacyjnością i służeniem społeczeństwu.Produkty maszyn pick and place w sprzedaży są doceniane nie tylko przez małe i średnie przedsiębiorstwa w kraju, ale również bardzo dobrze odbierane przez konsumentów za granicą.

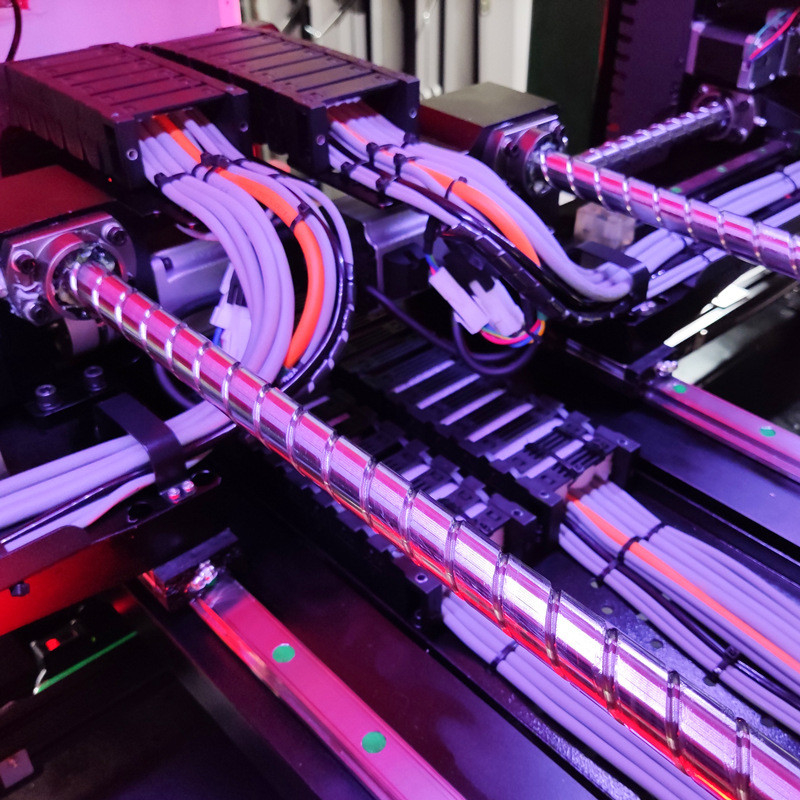

Używaj tego samego rodzaju nośników kablowych, które przenoszą do 10 milionów stałych ruchów, co maszyny importowane.
elastyczne kable zaprojektowane do zastosowań przemysłowych, które są odporne na szereg niebezpiecznych warunków, takich jak ekstremalne temperatury i olej, i mogą obsługiwać każdy rodzaj ruchu, w tym poziomy, skrętny lub z dużą prędkością, zapewniają niezawodne połączenie obwód elektryczny w szybkim ruchu posuwisto-zwrotnym.
|
|
|
Liczba głowic rozmieszczających
|
8 (wysoka dokładność)
|
|
Liczba tac iC
|
96
|
|
Liczba podajników
|
120 (z zastrzeżeniem podajnika 8mm)
|
|
Dokładność pozycjonowania
|
0,01 mm
|
|
Powtarzana dokładność montażu
|
0,02 mm
|
|
Zakres prędkości montażu
|
20000-26000 szt./h
|
|
Obowiązujące komponenty
|
rezystor.kondensator.chip.lampa itp.
|
|
Obsługiwana maksymalna powierzchnia PCB
|
340*560mm
|
|
Podajniki
|
Podajnik elektryczny NXT, podajnik wibracyjny, taca IC itp
|
|
Urządzenia rozpoznające
|
oznacz aparat x2, aparat szybkiego rozpoznawania x8.precyzyjny aparat x1
|
|
Maksymalna wysokość odpowiednich elementów
|
≤20mm
|
|
Metody rozpoznawania
|
jednoczesne rozpoznawanie i kompletacja ośmioma głowicami
|
|
Tryb przenoszenia PCB
|
wejście trzystopniowe automatyczne podłączenie od lewej do prawej, automatyczne pozycjonowanie PCB
|
|
Pozycjonowanie znacznika
|
ręczny/automatyczny
|
|
Metoda programowania
|
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
|
|
Układ sterowania
|
System sterowania HuaweiGuochuang 2021
|
|
Maksymalna długość kroku osi XY
|
423 mm * 734 mm (po lewej) 423 mm * 734 mm (po prawej)
|
|
Ślady osi XY
|
cztery prowadnice ruchu liniowego + cztery uziemione śruby kulkowe;
|
|
Tryb ruchu osi XY
|
inteligentne połączenie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej;
|
|
Komputer sterujący
|
przemysłowy komputer sterujący z wysokowydajnym procesorem Intel
|
|
Metoda regulacji ścieżek
|
elektryczny
|
|
|
4,5 mm
|
|
Maksymalna długość kroku osi Z
|
50mm
|
|
Zakres kąta dla komponentów
|
士180°
|
|
Silnik
|
Panasonic AC Servo Motor serii MINAS A6
|
|
Kierowca
|
Szybki sterownik DSP Panasonic
|
|
Wymagania dotyczące zasilania powietrzem
|
filtr wody olejowej,> filtr przeciwpyłowy 60L i stabilizator ciśnienia powietrza itp
|
|
Podciśnieniowe zasilanie dyszy
|
Japoński generator podciśnienia CKD integrujący funkcję szybkiego impulsu próżniowego
|
Zakres ciśnienia zasilania powietrzem
|
0,5-0,6 mp
|
|
OS
|
niezależne badania i rozwój inteligentny system operacyjny SMT oparty na systemie Windows
|
|
Wyświetlacz wizji
|
17-calowy przemysłowy wyświetlacz kontrolny
|
|
|
Niemiecki trwały elastyczny kabel firmy LG (10 milionów razy)
|
|
Zasilacz
|
220V 50/60Hz
|
|
|
1500W
|
|
Wymiary maszyny
|
1740*1360*1440mm
|
|
Waga
|
1100 kg
|
P: Jak wygląda szkolenie?
Odp .: Po zakupie naszych maszyn Twoi inżynierowie mogą udać się do naszej firmy lub jest to tak łatwe w obsłudze.Mamy angielską instrukcję obsługi i przewodnik wideo do teach, jak korzystać z maszyny.Instrukcja obsługi jest dostarczana razem z maszyną.
P: Czy trudno jest korzystać z tych maszyn?
A: Nie, wcale nie jest trudne Dla naszych poprzednich klientów wystarczą najwyżej 2 dni, aby nauczyć się obsługi maszyn.
P: Czy twoje maszyny mają certyfikat jakości?
Odp .: Wszystkie nasze maszyny przeszły certyfikat CE, ISO14001 (BCC), ISO9001 (IQNET) i posiadają własną patenę.
P: Gwarancja maszyny?
Odp.: jeden rok, wtedy części będą bezpłatne dla kupującego w ramach gwarancji.Jeśli istnieją jakiekolwiek wątpliwości w procesie obsługi
maszyna, pls prosimy o kontakt.Pomożemy Ci na czas.
P: angielska wersja dla tych maszyn?
Odp.: tak, a my będziemy regularnie aktualizować oprogramowanie dla klientów.
