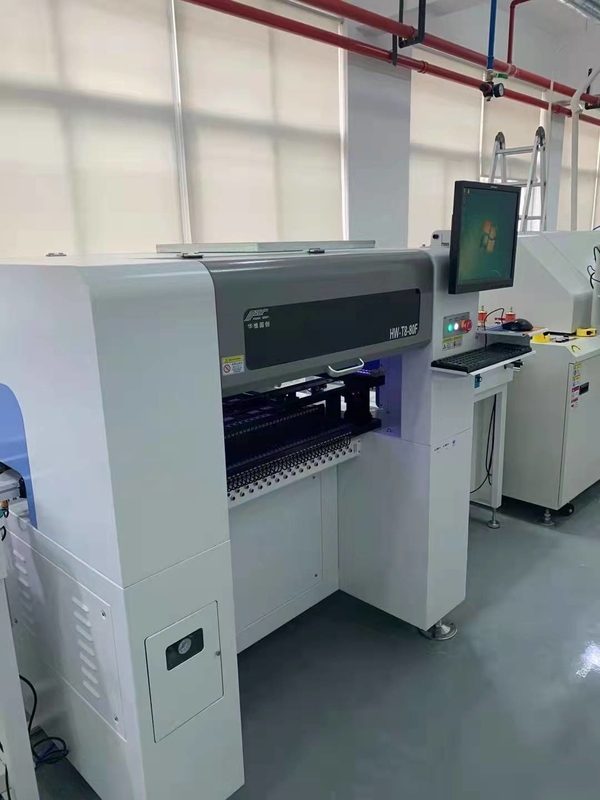

Name: Mała maszyna do zbierania i umieszczania płytek drukowanych / Maszyna do montażu LED HWGC 20000 sztuk / H
Brand: HWGC
SKU: HW-DSQ800-120F
Price: 24500 USD
Availability: InStock
Rating: 4.6 (176 reviews)

Promocje DSQ800-120F Mała maszyna do zbierania i umieszczania Mała automatyczna maszyna do wybierania i umieszczania LED wyposażona w silnik serwo +11

HW-DSQ800-120F to nasz najpopularniejszy model z technologią Vision.HW-DSQ800-120F oferuje zaawansowane technologicznie funkcje z obszarem roboczym 260 mm x 400 mm, 120 pojedynczymi pozycjami podajnika, w których najważniejsza jest szybka konfiguracja, łatwość obsługi i wysoka niezawodność.

SMT Table top Pick and Place Machine

Stołowa maszyna do podnoszenia i układania GP400
Komputerowy system sterowania
Maszyna do umieszczania SMT jest zwykle wyposażona w monitor komputerowy i mysz.Obsługuje XP i Windows 7. Umożliwia programowanie wizualne i import plików PCB dzięki humanizowanemu systemowi operacyjnemu.

Aautomatyczna ładowarka PCB
Maszyna do umieszczania SMT może bezpośrednio umieścić wydrukowaną płytkę drukowaną na torze, aby zrealizować automatyczne ładowanie, celowanie, umieszczanie i montaż płyty.Obsługuje wiele podajników: maksymalnie 50 podajników.Rozmiar standardowej tacy IC, podajnika rurowego, podajnika prętowego można regulować.

Synchroniczna identyfikacja przezczteryzestawy kamer
Maszyna do umieszczania SMT jest wyposażona w 6 kamer: jedną MARK, jedną o wysokiej precyzji i 4 szybkie kamery.Może realizować 4-głowicową synchroniczną identyfikację, aby zapewnić szybkość i precyzję montażu.Standardowa konfiguracja to 16 precyzyjnych ssawek JUKI.

System serwo
Maszyna do montażu SMT jest wyposażona w system serwo sprowadzony z firmy Panasonic w Japonii o wysokiej precyzji i stabilności, aby zapewnić stabilny montaż przez 24 godziny.

Łańcuch
Przyjmuje odporny na wysokie ciśnienie i odporny na zużycie łańcuch ciągnący, który jest tego samego typu, co w importowanych maszynach.Łańcuch hamulcowy może wytrzymać tysiące razy ciśnienie próbne.

Tor

Przyjmuje torze o wysokiej precyzji z TBI Taiwan, który ma niski poziom hałasu i wysoką precyzję, aby zapewnić dokładność układów BGA.

Przenośnik

Ta maszyna do umieszczania SMT może być automatycznie podłączona do przenośnika, który może transportować płytkę PCB do maszyny do lutowania rozpływowego SMT bez pomocy ręcznej, oszczędzając w ten sposób koszty pracy.

Parametr techniczny:

Specyfikacja
Liczba podajników	50
Szyna prowadząca napędu XYZ	Precyzyjna, wytrzymała szyna prowadząca w linii prostej
Liczba kamer	6
Liczba głów	4
Średnia moc	400W
Płytka PCB do	tablica automatyczna
Przewodnik	Prowadnica śrub
Maksymalna prędkość montażu	9500 szt./h
Średnia prędkość montażu rzeczywistej rezystancji montażu	8000 sztuk/h
Zakres precyzji montażu	0201-40 * 40 mm, odstęp między pinami 0,3 mm
Maksymalny zakres ruchu w osi Z	20mm
Maksymalna powierzchnia płytki drukowanej	400×200mm
Dokładność pozycjonowania	0,01 mm
Zakres bufora dyszy ssącej	4,5 mm
Waga	300 kg
Wymiar	9001140900mm
Zasilacz	220V, 50/60Hz lub 110V
Skompresowane powietrze	0,6-0,7 MPa
Silnik napędowy	Silnik serwo Panasonic
System napędu ruchu	Szybki napęd DSP firmy Panasonic
Tryb rozpoznawania	Jednoczesne rozpoznawanie czterech głów
Źródło podciśnienia dyszy ssącej	Szybki generator podciśnienia on-off z przerywaczem podciśnienia
System operacyjny	W pełni automatyczny system operacyjny do montażu chipów.
	Niezależnie opracowany przez nas w oparciu o system operacyjny Windows
	Obsługuje Windows XP, win7
Kąt elementu	Obrót synchroniczny 0-360 ° podczas ruchu
Tryb pracy X/Y	Inteligentna krzywa połączenia liniowego przyspieszania i zwalniania
OZNACZ pozycjonowanie punktu	Pełna automatyka (punkt MARK można dowolnie regulować)
Inteligentny alarm	Automatyczna korekta, automatyczne napełnianie, alarm braku karmienia
Tryb wprowadzania płyty	Automatyczne połączenie od lewej do prawej w pojedynczych sekcjach
Tryb wprowadzania płyty	Automatyczne pozycjonowanie transferu PCB/pozycjonowanie tłoka, ręczne podawanie płyt
Wyświetlacz	17-calowy przemysłowy wyświetlacz kontrolny, 4:3, rozdzielczość: 1280 x1024
Liczba kamer rozpoznających	Aparat rozpoznający jeden znak, cztery aparaty szybkiego rozpoznawania
Liczba kamer rozpoznających	Jedna kamera do precyzyjnego rozpoznawania.
Adaptacyjny zakres montażu	Przystosowany do 0201 0402, 0603, 0805, 1206, dioda, audion, SOT, QFP
Adaptacyjny zakres montażu	W granicach 40*40mm, a odległość pinów ≥0.3mm

1) 120 szt. Stacji materiałowych 8 mm obsługuje podajnik elektryczny NXT, podajnik elektryczny NXT 12 mm, 16 mm, 24 mm, 32 mm i 44 mm, podajnik wibracyjny i tace IC.

2) Specyfikacja platformy elektrycznej NXT: podajnik elektryczny NXT 8 mm-44 mm, stabilne podawanie podajnika elektrycznego, wysoka precyzja, długa żywotność.

8 grup niezależnych głowic montażowych - 8 grup głowic montażowych jest rozmieszczonych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej specyfikacji.

1) 8 grup głowic montażowych może realizować podwójne ramiona i cztery głowice jednocześnie, podnosząc materiał w tym samym czasie, wydajność pobierania znacznie się poprawia.

2) Głowica montażowa może wznosić się i opadać niezależnie, obracać się w zakresie od 0 do 360 stopni i montować elementy do 20 mm.

3) Oś z może wznosić się i opadać niezależnie w zależności od grubości komponentów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy, Wysokie elementy można montować ze zmniejszoną prędkością.

4) Może spełnić wymagania różnych rozmiarów komponentów, różnych specyfikacji i różnych opakowań, osiągnąć różnorodność, jednorazowe umieszczenie.

FAQ

P: Jak wygląda szkolenie?
Odp .: Po zakupie naszych maszyn Twoi inżynierowie mogą udać się do naszej firmy lub jest to tak łatwe w obsłudze.Mamy angielską instrukcję obsługi i przewodnik wideo do teach, jak korzystać z maszyny.Instrukcja obsługi jest dostarczana razem z maszyną.

P: Czy trudno jest korzystać z tych maszyn?
A: Nie, wcale nie jest trudne Dla naszych poprzednich klientów wystarczą najwyżej 2 dni, aby nauczyć się obsługi maszyn.

P: Czy twoje maszyny mają certyfikat jakości?
Odp .: Wszystkie nasze maszyny przeszły certyfikat CE, ISO14001 (BCC), ISO9001 (IQNET) i posiadają własną patenę.

P: Gwarancja maszyny?
Odp.: jeden rok, wtedy części będą bezpłatne dla kupującego w ramach gwarancji.Jeśli istnieją jakiekolwiek wątpliwości w procesie obsługi
maszyna, pls prosimy o kontakt.Pomożemy Ci na czas.

P: angielska wersja dla tych maszyn?
Odp.: tak, a my będziemy regularnie aktualizować oprogramowanie dla klientów.
