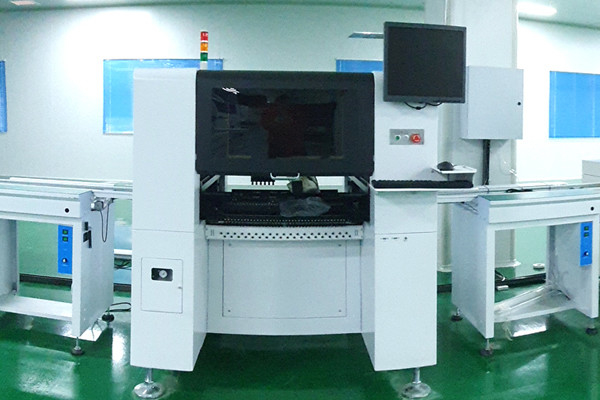

Maszyna stacjonarna SMT Pick and Place Machine smd automatyczna filtracja maszyn
HWGC High speed HW-DSQ800-120F maszyna pick and place Smt montaż produkcyjny pcb wklejona maszyna 0201 BGA smt aoi
8 grup niezależnych głowic montażowych - 8 grup głowic montażowych jest rozmieszczonych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej specyfikacji.
1) 8 grup głowic montażowych może realizować podwójne ramiona i cztery głowice jednocześnie, podnosząc materiał w tym samym czasie, wydajność pobierania znacznie się poprawia.
2) Głowica montażowa może wznosić się i opadać niezależnie, obracać się w zakresie od 0 do 360 stopni i montować elementy do 20 mm.
3) Oś z może wznosić się i opadać niezależnie w zależności od grubości komponentów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy, Wysokie elementy można montować ze zmniejszoną prędkością.
4) Może spełnić wymagania różnych rozmiarów komponentów, różnych specyfikacji i różnych opakowań, osiągnąć różnorodność, jednorazowe umieszczenie.
Półautomatyczna maszyna do wydmuchiwania butelek PET Maszyna do produkcji butelek Maszyna do formowania butelek Maszyna do produkcji butelek PET jest odpowiednia do produkcji plastikowych pojemników i butelek PET we wszystkich kształtach.
|
Obowiązujące komponenty
|
rezystor.kondensator.chip.lampa itp.
|
|
Obsługiwana maksymalna powierzchnia PCB
|
340*560mm
|
|
Podajniki
|
Podajnik elektryczny NXT, podajnik wibracyjny, taca IC itp
|
|
Urządzenia rozpoznające
|
oznacz aparat x2, aparat szybkiego rozpoznawania x8.precyzyjny aparat x1
|
|
Maksymalna wysokość odpowiednich elementów
|
≤20mm
|
|
Metody rozpoznawania
|
jednoczesne rozpoznawanie i kompletacja ośmioma głowicami
|
|
Tryb przenoszenia PCB
|
wejście trzystopniowe automatyczne podłączenie od lewej do prawej, automatyczne pozycjonowanie PCB
|
|
Pozycjonowanie znacznika
|
ręczny/automatyczny
|
|
Metoda programowania
|
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
|
|
Układ sterowania
|
System sterowania HuaweiGuochuang 2021
|
|
Maksymalna długość kroku osi XY
|
423 mm * 734 mm (po lewej) 423 mm * 734 mm (po prawej)
|
|
Ślady osi XY
|
cztery prowadnice ruchu liniowego + cztery uziemione śruby kulkowe;
|
|
Tryb ruchu osi XY
|
inteligentne połączenie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej;
|
|
Komputer sterujący
|
przemysłowy komputer sterujący z wysokowydajnym procesorem Intel
|
|
Metoda regulacji ścieżek
|
elektryczny
|
|
|
4,5 mm
|
|
Maksymalna długość kroku osi Z
|
50mm
|
|
Zakres kąta dla komponentów
|
士180°
|
|
Silnik
|
Panasonic AC Servo Motor serii MINAS A6
|
|
Kierowca
|
Szybki sterownik DSP Panasonic
|
|
Wymagania dotyczące zasilania powietrzem
|
filtr wody olejowej,> filtr przeciwpyłowy 60L i stabilizator ciśnienia powietrza itp
|
|
Wyświetlacz wizji
|
17-calowy przemysłowy wyświetlacz kontrolny
|
|
|
Niemiecki trwały elastyczny kabel firmy LG (10 milionów razy)
|
|
Zasilacz
|
220V 50/60Hz
|
|
|
1500W
|
|
Wymiary maszyny
|
1740*1360*1440mm
|
|
Waga
|
1100 kg
|
FAQ
P: Jak wygląda szkolenie?
Odp .: Po zakupie naszych maszyn Twoi inżynierowie mogą udać się do naszej firmy lub jest to tak łatwe w obsłudze.Mamy angielską instrukcję obsługi i przewodnik wideo do teach, jak korzystać z maszyny.Instrukcja obsługi jest dostarczana razem z maszyną.
P: Czy trudno jest korzystać z tych maszyn?
A: Nie, wcale nie jest trudne Dla naszych poprzednich klientów wystarczą najwyżej 2 dni, aby nauczyć się obsługi maszyn.
P: Czy twoje maszyny mają certyfikat jakości?
Odp .: Wszystkie nasze maszyny przeszły certyfikat CE, ISO14001 (BCC), ISO9001 (IQNET) i posiadają własną patenę.
