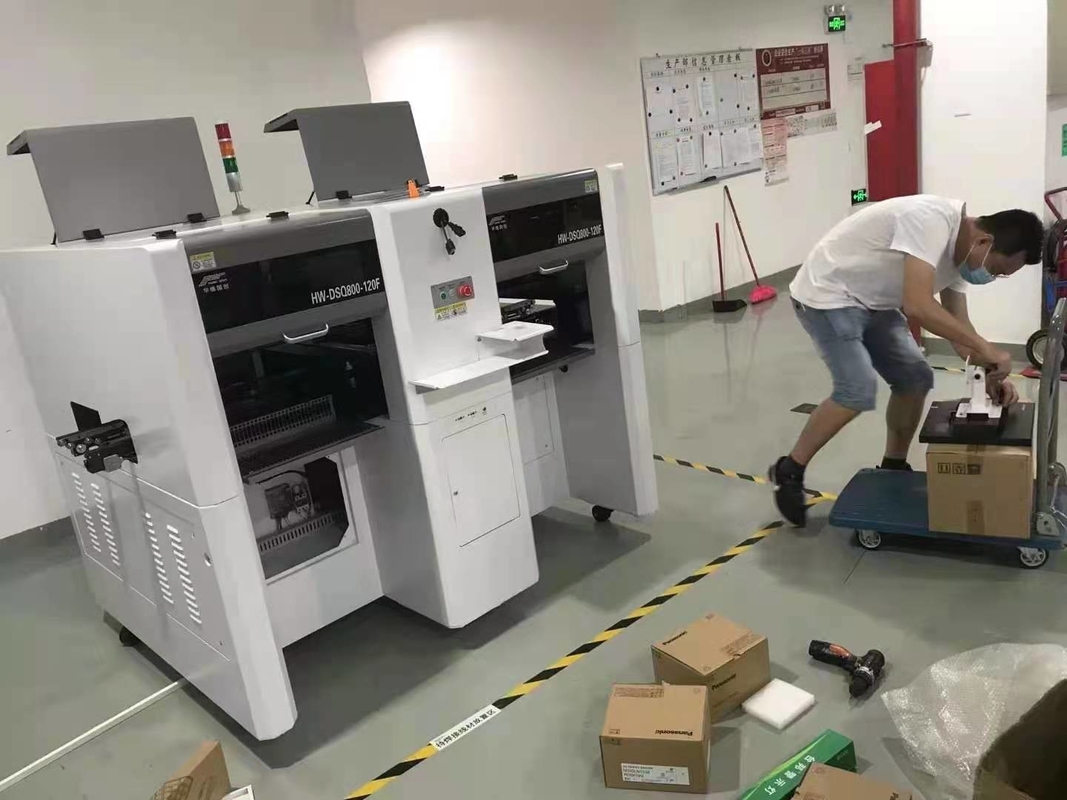

Desktop SMT Chip Mounter HWGC PCB Component Placement Machine 26000pcs/H

Pulpit do montażu chipów SMT HWGC Maszyna do umieszczania elementów PCB 26000 sztuk / H

Produkty - Moduł do montażu chipów SMT
  • High Light

    Pulpit do montażu chipów SMT

    ,

    26000 sztuk / h Montaż do chipów SMT

    ,

    maszyna do umieszczania komponentów PCB HWGC

  • Wizja włączona
    20000szt/h
  • Wizja wyłączona
    26000szt/h
  • Liczba głowy
    8
  • Liczba podajników
    120
  • Oprogramowanie
    język angielski
  • Liczba kamer
    11
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    HWGC
  • Numer modelu
    HW-DSQ800-120F
  • Minimalne zamówienie
    1
  • Cena
    24500-24800$
  • Czas dostawy
    8 dni roboczych
  • Zasady płatności
    T/T

Pulpit do montażu chipów SMT HWGC Maszyna do umieszczania elementów PCB 26000 sztuk / H

  • Desktop SMT Chip Mounter HWGC PCB Component Placement Machine 26000pcs/H
Uzyskaj cenę Skontaktuj się teraz

SMT desktop smd pick and place maszyna HWGC produkcja PCB instrukcja montażu separator wody filtr oleju osuszacz gorącego powietrza;



Automatyczna ładowarka PCB
Maszyna do umieszczania SMT może bezpośrednio umieścić wydrukowaną płytkę drukowaną na torze, aby zrealizować automatyczne ładowanie, celowanie, umieszczanie i montaż płyty.Obsługuje wiele podajników: maksymalnie 80 podajników.Rozmiar standardowej tacy IC, podajnika rurowego, podajnika prętowego można regulować.



Synchroniczna identyfikacja przezosiemzestawy kamer
Maszyna do umieszczania SMT jest wyposażona w 10 kamer: jedną MARK, jedną o wysokiej precyzji i 8 szybkich kamer.Może realizować 8-głowicową synchroniczną identyfikację, aby zapewnić szybkość i precyzję montażu.Standardowa konfiguracja to 16 precyzyjnych ssawek JUKI.



System serwo
Maszyna do montażu SMT jest wyposażona w system serwo sprowadzony z firmy Panasonic w Japonii o wysokiej precyzji i stabilności, aby zapewnić stabilny montaż przez 24 godziny.



Łańcuch
Przyjmuje odporny na wysokie ciśnienie i odporny na zużycie łańcuch ciągnący, który jest tego samego typu, co w importowanych maszynach.Łańcuch hamulcowy może wytrzymać tysiące razy ciśnienie próbne.



Tor
Przyjmuje torze o wysokiej precyzji z TBI Taiwan, który ma niski poziom hałasu i wysoką precyzję, aby zapewnić dokładność układów BGA.



Przenośnik
Ta maszyna do umieszczania SMT może być automatycznie podłączona do przenośnika, który może transportować płytkę PCB do maszyny do lutowania rozpływowego SMT bez pomocy ręcznej, oszczędzając w ten sposób koszty pracy.


Opis produktów
Specyfikacja
Liczba głowic rozmieszczających
8 (wysoka dokładność)
Liczba tac iC
96
Liczba podajników
120 (z zastrzeżeniem podajnika 8mm)
Dokładność pozycjonowania
0,01 mm
Powtarzana dokładność montażu
0,02 mm
Zakres prędkości montażu
20000-26000 szt./h
Obowiązujące komponenty
rezystor.kondensator.chip.lampa itp.
Obsługiwana maksymalna powierzchnia PCB
340*560mm
Podajniki
Podajnik elektryczny NXT, podajnik wibracyjny, taca IC itp
Urządzenia rozpoznające
oznacz aparat x2, aparat szybkiego rozpoznawania x8.precyzyjny aparat x1
Maksymalna wysokość odpowiednich elementów
≤20mm
Metody rozpoznawania
jednoczesne rozpoznawanie i kompletacja ośmioma głowicami
Tryb przenoszenia PCB
wejście trzystopniowe automatyczne podłączenie od lewej do prawej, automatyczne pozycjonowanie PCB
Pozycjonowanie znacznika
ręczny/automatyczny
Metoda programowania
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
Układ sterowania
System sterowania HuaweiGuochuang 2021
Maksymalna długość kroku osi XY
423 mm * 734 mm (po lewej) 423 mm * 734 mm (po prawej)
Ślady osi XY
cztery prowadnice ruchu liniowego + cztery uziemione śruby kulkowe;
Tryb ruchu osi XY
inteligentne połączenie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej;
Komputer sterujący
przemysłowy komputer sterujący z wysokowydajnym procesorem Intel
Metoda regulacji ścieżek
elektryczny
Zakres bufora dyszy
4,5 mm
Maksymalna długość kroku osi Z
50mm
Zakres kąta dla komponentów
士180°
Silnik
Panasonic AC Servo Motor serii MINAS A6
Kierowca
Szybki sterownik DSP Panasonic
Wymagania dotyczące zasilania powietrzem
filtr wody olejowej,> filtr przeciwpyłowy 60L i stabilizator ciśnienia powietrza itp
Podciśnieniowe zasilanie dyszy
Japoński generator podciśnienia CKD integrujący funkcję szybkiego impulsu próżniowego
Zakres ciśnienia zasilania powietrzem
0,5-0,6 mp
OS
niezależne badania i rozwój inteligentny system operacyjny SMT oparty na systemie Windows
Wyświetlacz wizji
17-calowy przemysłowy wyświetlacz kontrolny
Kabel
Niemiecki trwały elastyczny kabel firmy LG (10 milionów razy)
Zasilacz
220V 50/60Hz
Średnia moc
1500W
Wymiary maszyny
1740*1360*1440mm
Waga
1100 kg




P: Czy trudno jest korzystać z tych maszyn?
A: Nie, wcale nie jest trudne Dla naszych poprzednich klientów wystarczą najwyżej 2 dni, aby nauczyć się obsługi maszyn.

P: Czy twoje maszyny mają certyfikat jakości?
Odp .: Wszystkie nasze maszyny przeszły certyfikat CE, ISO14001 (BCC), ISO9001 (IQNET) i posiadają własną patenę.

P: Gwarancja maszyny?
Odp.: jeden rok, wtedy części będą bezpłatne dla kupującego w ramach gwarancji.Jeśli istnieją jakiekolwiek wątpliwości w procesie obsługi
maszyna, pls prosimy o kontakt.Pomożemy Ci na czas.

P: angielska wersja dla tych maszyn?
Odp.: tak, a my będziemy regularnie aktualizować oprogramowanie dla klientów.
