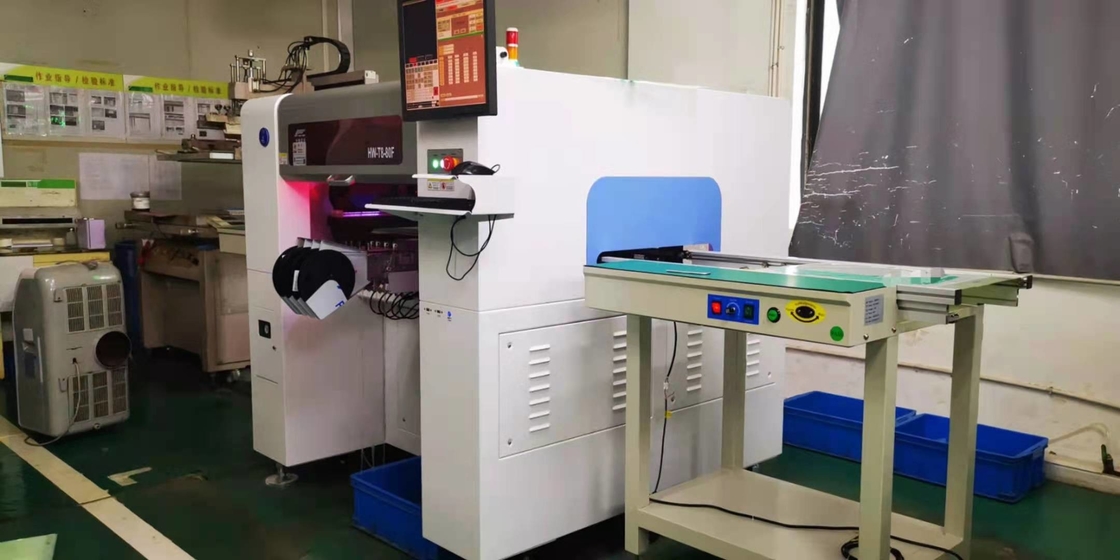

Maszyna pick and place SMT to najlepsze rozwiązanie dla potrzeb montażowych
4 grupy niezależnych głowic montażowych - 4 grupy głowic montażowych są dystrybuowane z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej liczbie specyfikacji.
1) 8 grup głowic montażowych może jednocześnie realizować podwójne ramiona i cztery głowice, podnosić materiał w tym samym czasie, wydajność zbierania znacznie się poprawia.
2) Głowica montażowa może podnosić się i opadać niezależnie, obracać się w zakresie od 0 do 360 stopni i montować elementy do 20 mm.
3) Oś Z może podnosić się i opadać niezależnie w zależności od grubości komponentów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy. Wysokie komponenty można montować ze zmniejszoną prędkością.
4) Może spełniać wymagania różnych rozmiarów komponentów, różnych specyfikacji i różnych pakietów, osiągnąć różnorodność, jednorazowe umieszczenie.
Półautomatyczna maszyna do wydmuchiwania butelek PET Maszyna do produkcji butelek Maszyna do formowania butelek Maszyna do produkcji butelek PET nadaje się do produkcji plastikowych pojemników i butelek PET we wszystkich kształtach.
|
Obowiązujące komponenty
|
rezystor.kondensator.chip.koralik lampy itp.
|
|
Obsługiwany maksymalny obszar PCB
|
340*560mm
|
|
Podajniki
|
Podajnik elektryczny NXT, podajnik wibracyjny, taca IC itp
|
|
Urządzenia rozpoznające
|
znak kamera x2, kamera szybkiego rozpoznawania x8.precyzyjna kamera x1
|
|
Maksymalna wysokość odpowiednich komponentów
|
≤20mm
|
|
Metody rozpoznawania
|
jednoczesne rozpoznawanie i wybieranie z ośmioma głowicami
|
|
Tryb przenoszenia PCB
|
trzystopniowe wejście automatyczne połączenie od lewej do prawej, automatyczne pozycjonowanie PCB
|
|
Zaznacz pozycjonowanie
|
ręczny/automatyczny
|
|
Metoda programowania
|
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
|
|
System sterowania
|
System sterowania HuaweiGuochuang 2021
|
|
Maksymalna długość kroku osi XY
|
423mm * 734mm (lewy) 423mm * 734mm (prawy)
|
|
Ślady osi XY
|
cztery prowadnice ruchu liniowego + cztery uziemione śruby kulowe
|
|
Tryb ruchu osi XY
|
inteligentne powiązanie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej
|
|
Komputer sterujący
|
przemysłowy komputer sterujący z wydajnym procesorem firmy Intel
|
|
Metoda regulacji torów
|
elektryczny
|
|
|
4,5 mm
|
|
Maksymalna długość kroku osi Z
|
50mm
|
|
Zakres kąta dla komponentów
|
180°
|
|
Silnik
|
Serwomotor AC Panasonic serii MINAS A6
|
|
Kierowca
|
Szybki sterownik DSP firmy Panasonic
|
|
Wymagania dotyczące zasilania powietrzem
|
filtr wody oleju,> filtr przeciwpyłowy 60L i stabilizator ciśnienia powietrza itp
|
Często zadawane pytania
P: Jak przebiega szkolenie?
Odp .: Po zakupie naszych maszyn twoi inżynierowie mogą udać się do naszej firmy lub jest to tak łatwe w obsłudze.Mamy angielską instrukcję obsługi i przewodnik wideo do teach, jak korzystać z urządzenia.Instrukcja obsługi zostanie dostarczona razem z maszyną.
P: Czy korzystanie z tych maszyn jest trudne?
Odp.: Nie, wcale nie jest to trudne Dla naszych dotychczasowych klientów na naukę obsługi maszyn wystarczą co najwyżej 2 dni.
P: Czy twoje maszyny mają certyfikat jakości?
Odp .: Wszystkie nasze maszyny przeszły certyfikat CE, ISO14001 (BCC), ISO9001 (IQNET) i mają własną patenę.
8. Efektywność energetyczna
Maszyna SMT jest energooszczędna, zaprojektowana w celu oszczędzania energii i redukcji emisji dwutlenku węgla.Jest wyposażona w energooszczędne technologie, takie jak automatyczne wyłączanie bezczynnych urządzeń, zmniejszające zużycie energii przy jednoczesnym zwiększeniu żywotności maszyny.
9. Konserwacja
Maszyna SMT jest łatwa w utrzymaniu dzięki doskonałej konstrukcji i doskonałemu interfejsowi użytkownika.Maszyna posiada funkcję autodiagnostyki i automatycznej kalibracji, co ułatwia szybkie wykrywanie i usuwanie problemów.Ponadto oprogramowanie urządzenia aktualizuje się automatycznie, zapewniając, że zawsze korzysta z najnowszego dostępnego oprogramowania.
10. Opłacalność
Maszyna HuaWei GuoChuang SMT została zaprojektowana z myślą o opłacalności.Wysoka wydajność i precyzja maszyny stanowi tanie rozwiązanie dla producentów elektroniki, obniżające koszty montażu i zwiększające zyski.
11. Wydajność
Maszyna HuaWei GuoChuang SMT została zaprojektowana z myślą o optymalnej wydajności, zapewniając producentom elektroniki szybki i precyzyjny montaż.Jest wyposażony w szeroką gamę zaawansowanych funkcji, które umożliwiają mu obsługę różnych zadań montażowych, co czyni go idealnym rozwiązaniem do wielkoseryjnej produkcji elektroniki.
12. Dokładność
Zaawansowana technologia maszyny SMT zapewnia bardzo precyzyjny montaż różnych elementów elektronicznych, zapewniając niezawodne i spójne wyniki.Jego możliwości szybkiego umieszczania i doskonała dokładność sprawiają, że jest to doskonały wybór dla wymagających środowisk produkcyjnych.
13. Wszechstronność
Maszyna HuaWei GuoChuang SMT to wszechstronna i elastyczna maszyna, która może obsługiwać szeroki zakres zadań montażowych.Może pomieścić różne rozmiary i kształty płytek drukowanych, różne typy komponentów elektronicznych i sprostać różnym wymaganiom montażowym.
14. Szybkość
Zaawansowana technologia maszyny SMT zapewnia szybki montaż elementów elektronicznych, umożliwiając producentom osiągnięcie wysokiej wydajności i krótkich czasów montażu.Szybkość układania maszyny do 30000 CPH znacznie skraca czas montażu, minimalizując przestoje i maksymalizując produktywność.
15. Jakość
HuaWei GuoChuang SMT Machine zapewnia wysokiej jakości montaż elektroniczny dzięki zaawansowanym narzędziom kontrolnym, precyzyjnemu pozycjonowaniu i możliwościom lutowania.Wbudowane systemy kontrolne maszyny zapewniają prawidłowe umieszczenie i lutowanie elementów elektronicznych, minimalizując wady i poprawiając jakość produktu.
16. Niezawodność
Maszyna SMT to niezawodne urządzenie, przeznaczone do ciągłej pracy w wymagających środowiskach produkcyjnych.Trwała i solidna konstrukcja zapewnia wydajną pracę przez długi czas.
17. Przyjazny dla użytkownika
Interfejs użytkownika maszyny jest dobrze zaprojektowany, co ułatwia operatorom konfigurację i obsługę.Intuicyjny interfejs zapewnia dostęp do wszystkich funkcji maszyny, pozwalając na łatwą obsługę i regulację.
18. Precyzja
Zaawansowana technologia HuaWei GuoChuang SMT Machine zapewnia bardzo precyzyjny montaż, zapewniając nienaganną jakość i spójność.Zaawansowane systemy kontroli wykrywają błędy w rozmieszczeniu i lutowaniu, znacznie minimalizując wady i podnosząc jakość produktu.
19. Innowacja
Maszyna SMT to innowacyjne urządzenie, które cechuje najnowocześniejsza technologia.Jego zaawansowane funkcje, takie jak automatyczna kalibracja i autodiagnostyka, w połączeniu z dużą szybkością i dokładnością sprawiają, że jest liderem w branży montażu elektronicznego.
20. Inwestycja
Inwestycja w HuaWei GuoChuang SMT Machine to mądry wybór dla producentów elektroniki.Jego doskonała konstrukcja, zaawansowana technologia i efektywność energetyczna zapewniają doskonały zwrot z inwestycji, zmniejszając koszty montażu przy jednoczesnej maksymalizacji wydajności i jakości produktu.
