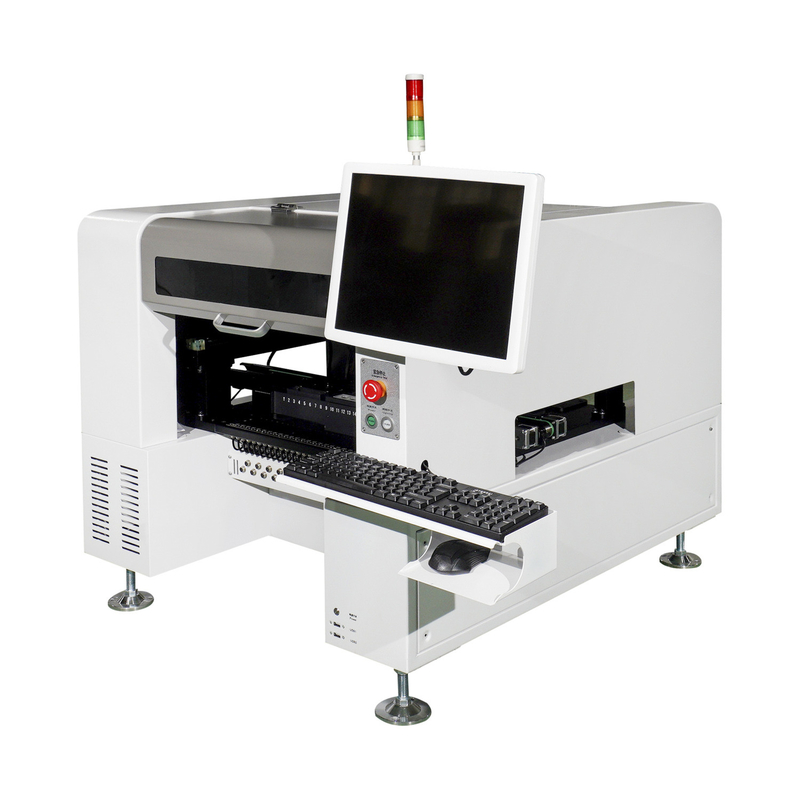

Pcb Assembly Smt Table Top Pick And Place Machine

Pcb Assembly Smt Table Top Pick and Place Machine

Produkty - Maszyna do pobierania i umieszczania płytek drukowanych
  • High Light

    maszyna do podnoszenia i umieszczania na stole smt

    ,

    maszyna do pobierania i umieszczania na stole do montażu pcb

    ,

    maszyna do pobierania i umieszczania na pulpicie smt

  • Wizja wyłączona
    26000szt./godz
  • Nazwa
    Pcb Assembly Smt Table Top Pick and Place Machine
  • Numer głowy
    8
  • Liczba podajników
    120
  • Oprogramowanie
    język angielski
  • Liczba kamer
    11
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    HWGC
  • Numer modelu
    HW-DSQ800-120F
  • Minimalne zamówienie
    1
  • Cena
    24500-24800$
  • Czas dostawy
    8 dzień roboczy
  • Zasady płatności
    T/T

Pcb Assembly Smt Table Top Pick and Place Machine

  • Pcb Assembly Smt Table Top Pick And Place Machine
  • Pcb Assembly Smt Table Top Pick And Place Machine
Uzyskaj cenę Skontaktuj się teraz

Zaufaj maszynie typu pick and place SMT, która zapewnia dokładne, szybkie i niezawodne działanie

HWGC High speed HW-DSQ800-120F pick and place machine Smt pcb montaż produkcyjny wklejony 0201 BGA smt aoi machine

8 grup niezależnych głowic montażowych - 8 grup głowic montażowych jest dystrybuowanych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej liczbie specyfikacji.


1) 8 grup głowic montażowych może jednocześnie realizować podwójne ramiona i cztery głowice, podnosić materiał w tym samym czasie, wydajność zbierania znacznie się poprawia.

2) Głowica montażowa może podnosić się i opadać niezależnie, obracać się w zakresie od 0 do 360 stopni i montować elementy do 20 mm.

3) Oś Z może podnosić się i opadać niezależnie w zależności od grubości komponentów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy. Wysokie komponenty można montować ze zmniejszoną prędkością.



Obowiązujące komponenty
rezystor.kondensator.chip.koralik lampy itp.
Podajniki
Podajnik elektryczny NXT, podajnik wibracyjny, taca IC itp
Urządzenia rozpoznające
znak kamera x2, kamera szybkiego rozpoznawania x8.precyzyjna kamera x1
Maksymalna wysokość odpowiednich komponentów
≤20mm
Metody rozpoznawania
jednoczesne rozpoznawanie i wybieranie z ośmioma głowicami
Tryb przenoszenia PCB
trzystopniowe wejście automatyczne połączenie od lewej do prawej, automatyczne pozycjonowanie PCB
Zaznacz pozycjonowanie
ręczny/automatyczny
Metoda programowania
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
System sterowania
System sterowania HuaweiGuochuang 2021
Maksymalna długość kroku osi XY
423mm * 734mm (lewy) 423mm * 734mm (prawy)
Silnik
Serwomotor AC Panasonic serii MINAS A6
Kierowca
Szybki sterownik DSP firmy Panasonic
Wymagania dotyczące zasilania powietrzem
filtr wody oleju,> filtr przeciwpyłowy 60L i stabilizator ciśnienia powietrza itp
Wyświetlacz wizyjny
17-calowy przemysłowy wyświetlacz kontrolny
Kabel
Niemiecki trwały elastyczny kabel firmy LGUS (10 milionów razy)
Zasilacz
220V 50/60Hz
Średnia moc
1500 W
Wymiary maszyny
1740*1360*1440mm
Waga
1100 kg





1. Wprowadzenie produktu: maszyna Huawei Guochuang SMT

HuaWei GuoChuang SMT Machine to najnowocześniejsza maszyna do montażu powierzchniowego zaprojektowana w celu zapewnienia wysokiej wydajności, dokładności i niezawodności.Jego najwyższa jakość i zaawansowana technologia sprawiają, że jest to doskonały wybór dla producentów elektroniki, którzy szukają wydajnej maszyny SMT, która zaspokoi ich potrzeby produkcyjne.

2. Wzór

Maszyna SMT występuje w różnych modelach w zależności od konkretnych wymagań użytkowników.Najczęściej używane modele to HWP350, HWP520 i HWP650.Wszystkie modele zostały zaprojektowane w celu zaspokojenia potrzeb produkcyjnych firm produkujących elektronikę.

3. Zalety

Maszyna HuaWei GuoChuang SMT ma wiele zalet w porównaniu z innymi podobnymi maszynami na rynku.Obejmują one:

- Wysoka precyzja i dokładność
- Szybkość i skuteczność w działaniu
- Kompatybilność z szeroką gamą komponentów elektronicznych
- Wszechstronność w obróbce różnych rozmiarów i kształtów płytek drukowanych
- Zaawansowane oprogramowanie ułatwiające obsługę i konserwację
- Łatwa kalibracja i regulacja
- Trwałe i niezawodne do ciągłego użytkowania

4. Aplikacje

Maszyna SMT jest szeroko stosowana w przemyśle elektronicznym do różnych zastosowań, w tym:

- montaż oświetlenia LED
- Montaż produktów elektronicznych
- Urządzenia telekomunikacyjne
- Elektronika samochodowa
- Urządzenia medyczne
- Elektroniki użytkowej
- Lotnictwo i obrona

5. Montaż PCB

Maszyna HuaWei GuoChuang SMT została zaprojektowana do obsługi szerokiego zakresu zadań związanych z montażem PCB.Zapewnia szybki montaż elementów SMD, takich jak rezystory, kondensatory, układy scalone i diody LED, na płytkach drukowanych.Maszyna pozwala również na precyzyjne pozycjonowanie, kontrolę i lutowanie komponentów, zapewniając wysokiej jakości wyniki montażu.

6. Kontrola jakości

Maszyna SMT jest wyposażona w zaawansowane narzędzia kontrolne, takie jak systemy AOI i SPI, aby zapewnić jakość montażu elektronicznego.Maszyna posiada również wbudowany system kamer do monitorowania w czasie rzeczywistym i automatycznego wykrywania błędów podczas procesu montażu.





Często zadawane pytania

P: Jak przebiega szkolenie?
Odp .: Po zakupie naszych maszyn twoi inżynierowie mogą udać się do naszej firmy lub jest to tak łatwe w obsłudze.Mamy angielską instrukcję obsługi i przewodnik wideo do teach, jak korzystać z urządzenia.Instrukcja obsługi zostanie dostarczona razem z maszyną.

P: Czy korzystanie z tych maszyn jest trudne?
Odp.: Nie, wcale nie trudno. Naszym dotychczasowym klientom wystarczą co najwyżej 2 dni, aby nauczyć się obsługi maszyn.

P: Czy twoje maszyny mają certyfikat jakości?
Odp .: Wszystkie nasze maszyny przeszły certyfikat CE, ISO14001 (BCC), ISO9001 (IQNET) i mają własną patenę.
