Najnowocześniejsza technologia rozmieszczania SMT gwarantuje za każdym razem optymalne rozmieszczenie komponentów.
HWGC High speed HW-DSQ800-120F pick and place machine Smt pcb montaż produkcyjny wklejony 0201 BGA smt aoi machine
8 grup niezależnych głowic montażowych - 8 grup głowic montażowych jest dystrybuowanych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej liczbie specyfikacji.
1) 8 grup głowic montażowych może jednocześnie realizować podwójne ramiona i cztery głowice, podnosić materiał w tym samym czasie, wydajność zbierania znacznie się poprawia.
2) Głowica montażowa może podnosić się i opadać niezależnie, obracać się w zakresie od 0 do 360 stopni i montować elementy do 20 mm.
3) Oś Z może podnosić się i opadać niezależnie w zależności od grubości komponentów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy. Wysokie komponenty można montować ze zmniejszoną prędkością.
|
Obowiązujące komponenty
|
rezystor.kondensator.chip.koralik lampy itp.
|
|
Obsługiwany maksymalny obszar PCB
|
340*560mm
|
|
Podajniki
|
Podajnik elektryczny NXT, podajnik wibracyjny, taca IC itp
|
|
Urządzenia rozpoznające
|
znak kamera x2, kamera szybkiego rozpoznawania x8.precyzyjna kamera x1
|
|
Maksymalna wysokość odpowiednich komponentów
|
≤20mm
|
|
Metody rozpoznawania
|
jednoczesne rozpoznawanie i wybieranie z ośmioma głowicami
|
|
Tryb przenoszenia PCB
|
trzystopniowe wejście automatyczne połączenie od lewej do prawej, automatyczne pozycjonowanie PCB
|
|
Zaznacz pozycjonowanie
|
ręczny/automatyczny
|
|
Metoda programowania
|
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
|
|
System sterowania
|
System sterowania HuaweiGuochuang 2021
|
|
Maksymalna długość kroku osi XY
|
423mm * 734mm (lewy) 423mm * 734mm (prawy)
|
|
Ślady osi XY
|
cztery prowadnice ruchu liniowego + cztery uziemione śruby kulowe
|
|
Tryb ruchu osi XY
|
inteligentne powiązanie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej
|
|
Komputer sterujący
|
przemysłowy komputer sterujący z wydajnym procesorem firmy Intel
|
|
Regulacja metody ścieżek
|
elektryczny
|
|
|
4,5 mm
|
|
Maksymalna długość kroku osi Z
|
50mm
|
|
Zakres kąta dla komponentów
|
180°
|
|

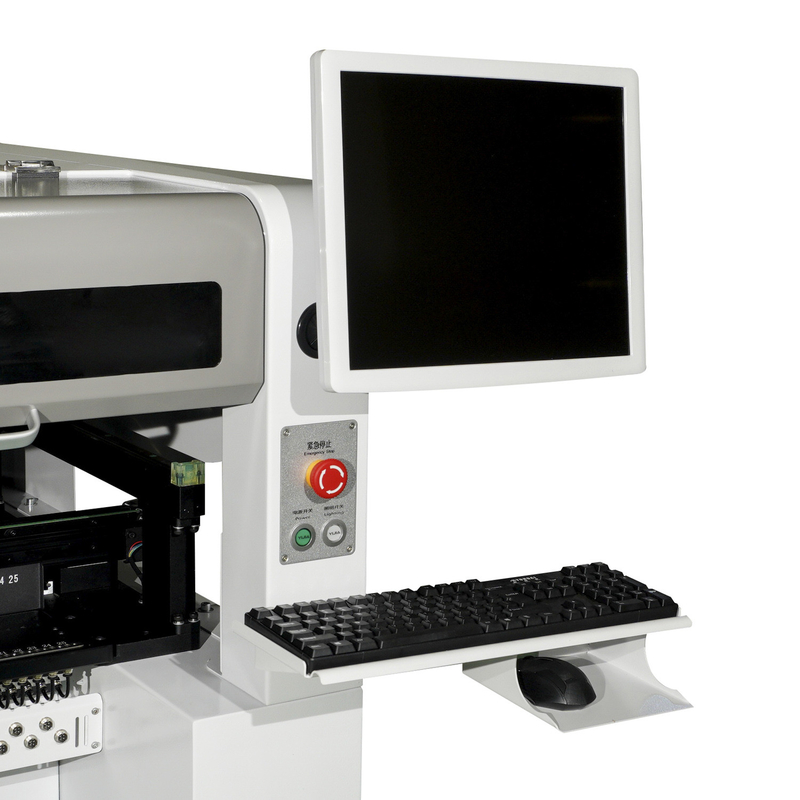

Wyświetlacz wizyjny
|
17-calowy przemysłowy wyświetlacz kontrolny
|
|
|
Niemiecki trwały elastyczny kabel firmy LGUS (10 milionów razy)
|
|
Zasilacz
|
220V 50/60Hz
|
|
|
1500 W
|
|
Wymiary maszyny
|
1740*1360*1440mm
|
|
Waga
|
1100 kg
|
1. Wprowadzenie produktu: maszyna Huawei Guochuang SMT
HuaWei GuoChuang SMT Machine to najnowocześniejsza maszyna do montażu powierzchniowego zaprojektowana w celu zapewnienia wysokiej wydajności, dokładności i niezawodności.Jego najwyższa jakość i zaawansowana technologia sprawiają, że jest to doskonały wybór dla producentów elektroniki, którzy szukają wydajnej maszyny SMT, która zaspokoi ich potrzeby produkcyjne.
2. Wzór
Maszyna SMT występuje w różnych modelach w zależności od konkretnych wymagań użytkowników.Najczęściej używane modele to HWP350, HWP520 i HWP650.Wszystkie modele zostały zaprojektowane w celu zaspokojenia potrzeb produkcyjnych firm produkujących elektronikę.
3. Zalety
Maszyna HuaWei GuoChuang SMT ma wiele zalet w porównaniu z innymi podobnymi maszynami na rynku.Obejmują one:
- Wysoka precyzja i dokładność
- Szybkość i skuteczność w działaniu
- Kompatybilność z szeroką gamą komponentów elektronicznych
- Wszechstronność w obróbce różnych rozmiarów i kształtów płytek drukowanych
- Zaawansowane oprogramowanie ułatwiające obsługę i konserwację
- Łatwa kalibracja i regulacja
- Trwałe i niezawodne do ciągłego użytkowania
4. Aplikacje
Maszyna SMT jest szeroko stosowana w przemyśle elektronicznym do różnych zastosowań, w tym:
- montaż oświetlenia LED
- Montaż produktów elektronicznych
- Urządzenia telekomunikacyjne
- Elektronika samochodowa
- Urządzenia medyczne
- Elektroniki użytkowej
- Lotnictwo i obrona
5. Montaż PCB
Maszyna HuaWei GuoChuang SMT została zaprojektowana do obsługi szerokiego zakresu zadań związanych z montażem PCB.Zapewnia szybki montaż elementów SMD, takich jak rezystory, kondensatory, układy scalone i diody LED, na płytkach drukowanych.Maszyna pozwala również na precyzyjne pozycjonowanie, kontrolę i lutowanie komponentów, zapewniając wysokiej jakości wyniki montażu.
6. Kontrola jakości
Maszyna SMT jest wyposażona w zaawansowane narzędzia kontrolne, takie jak systemy AOI i SPI, aby zapewnić jakość montażu elektronicznego.Maszyna posiada również wbudowany system kamer do monitorowania w czasie rzeczywistym i automatycznego wykrywania błędów podczas procesu montażu.
7Inwestycja
Inwestycja w HuaWei GuoChuang SMT Machine to mądry wybór dla producentów elektroniki.Jego doskonała konstrukcja, zaawansowana technologia i efektywność energetyczna zapewniają doskonały zwrot z inwestycji, zmniejszając koszty montażu przy jednoczesnej maksymalizacji wydajności i jakości produktu.
Często zadawane pytania
P: Jak przebiega szkolenie?
Odp .: Po zakupie naszych maszyn twoi inżynierowie mogą udać się do naszej firmy lub jest to tak łatwe w obsłudze.Mamy angielską instrukcję obsługi i przewodnik wideo do teach, jak korzystać z urządzenia.Instrukcja obsługi zostanie dostarczona razem z maszyną.
P: Czy korzystanie z tych maszyn jest trudne?
Odp.: Nie, wcale nie trudno. Naszym dotychczasowym klientom wystarczą co najwyżej 2 dni, aby nauczyć się obsługi maszyn.
P: Czy twoje maszyny mają certyfikat jakości?
Odp .: Wszystkie nasze maszyny przeszły certyfikat CE, ISO14001 (BCC), ISO9001 (IQNET) i mają własną patenę.
