Poznaj moc maszyn typu pick and place SMT i usprawnij proces montażu

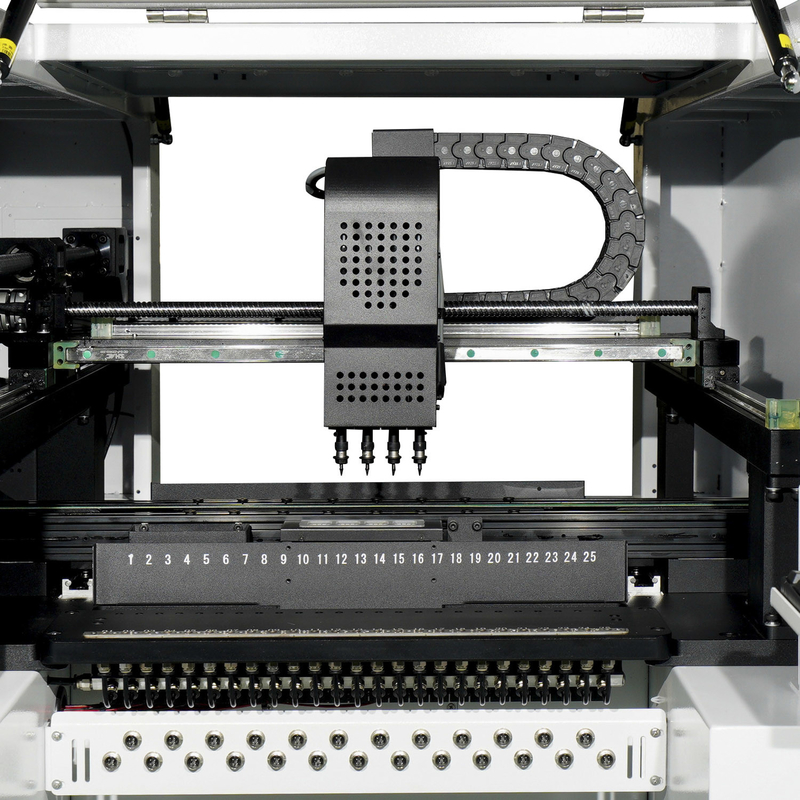

HWGC High speed HW-DSQ800-120F pick and place machine Smt pcb montaż produkcyjny wklejony 0201 BGA smt aoi machine
8 grup niezależnych głowic montażowych - 8 grup głowic montażowych jest dystrybuowanych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej liczbie specyfikacji.
1) 8 grup głowic montażowych może jednocześnie realizować podwójne ramiona i cztery głowice, podnosić materiał w tym samym czasie, wydajność zbierania znacznie się poprawia.
2) Głowica montażowa może podnosić się i opadać niezależnie, obracać się w zakresie od 0 do 360 stopni i montować elementy do 20 mm.
3) Oś Z może podnosić się i opadać niezależnie w zależności od grubości komponentów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy. Wysokie komponenty można montować ze zmniejszoną prędkością.
Półautomatyczna maszyna do wydmuchiwania butelek PET Maszyna do produkcji butelek Maszyna do formowania butelek Maszyna do produkcji butelek PET nadaje się do produkcji plastikowych pojemników i butelek PET we wszystkich kształtach.
|
Obowiązujące komponenty
|
rezystor.kondensator.chip.koralik lampy itp.
|
|
Obsługiwany maksymalny obszar PCB
|
340*560mm
|
|
Podajniki
|
Podajnik elektryczny NXT, podajnik wibracyjny, taca IC itp
|
|
Urządzenia rozpoznające
|
znak kamera x2, kamera szybkiego rozpoznawania x8.precyzyjna kamera x1
|
|
Maksymalna wysokość odpowiednich komponentów
|
≤20mm
|
|
Metody rozpoznawania
|
jednoczesne rozpoznawanie i wybieranie z ośmioma głowicami
|
|
Tryb przenoszenia PCB
|
trzystopniowe wejście automatyczne połączenie od lewej do prawej, automatyczne pozycjonowanie PCB
|
|
Zaznacz pozycjonowanie
|
ręczny/automatyczny
|
|
Metoda programowania
|
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
|
|
System sterowania
|
System sterowania HuaweiGuochuang 2021
|
|
Maksymalna długość kroku osi XY
|
423mm * 734mm (lewy) 423mm * 734mm (prawy)
|
|
Metoda regulacji torów
|
elektryczny
|
|
|
4,5 mm
|
|
Maksymalna długość kroku osi Z
|
50mm
|
|
Zakres kąta dla komponentów
|
180°
|
|
Silnik
|
Serwomotor AC Panasonic serii MINAS A6
|
|
Kierowca
|
Szybki sterownik DSP firmy Panasonic
|
|
Wymagania dotyczące zasilania powietrzem
|
filtr wody oleju,> filtr przeciwpyłowy 60L i stabilizator ciśnienia powietrza itp
|
|
Wyświetlacz wizyjny
|
17-calowy przemysłowy wyświetlacz kontrolny
|
|
|
Niemiecki trwały elastyczny kabel firmy LGUS (10 milionów razy)
|
|
Zasilacz
|
220V 50/60Hz
|
|
|
1500 W
|
|
Wymiary maszyny
|
1740*1360*1440mm
|
|
Waga
|
1100 kg
|
1. Aplikacje
Maszyna SMT jest szeroko stosowana w przemyśle elektronicznym do różnych zastosowań, w tym:
- montaż oświetlenia LED
- Montaż produktów elektronicznych
- Urządzenia telekomunikacyjne
- Elektronika samochodowa
- Urządzenia medyczne
- Elektroniki użytkowej
- Lotnictwo i obrona
2. Montaż PCB
Maszyna HuaWei GuoChuang SMT została zaprojektowana do obsługi szerokiego zakresu zadań związanych z montażem PCB.Zapewnia szybki montaż elementów SMD, takich jak rezystory, kondensatory, układy scalone i diody LED, na płytkach drukowanych.Maszyna pozwala również na precyzyjne pozycjonowanie, kontrolę i lutowanie komponentów, zapewniając wysokiej jakości wyniki montażu.
3. Kontrola jakości
Maszyna SMT jest wyposażona w zaawansowane narzędzia kontrolne, takie jak systemy AOI i SPI, aby zapewnić jakość montażu elektronicznego.Maszyna posiada również wbudowany system kamer do monitorowania w czasie rzeczywistym i automatycznego wykrywania błędów podczas procesu montażu.
4. Produktywność
Maszyna HuaWei GuoChuang SMT została zaprojektowana w celu osiągnięcia wysokiej wydajności dla producentów elektroniki.Może osiągnąć prędkość umieszczania do 30000 CPH, minimalizując przestoje i maksymalizując produkcję.Dodatkowo wysoka dokładność i precyzja maszyny pozwala na uzyskiwanie spójnych i wiarygodnych wyników podczas procesu montażu.
5. Efektywność energetyczna
Maszyna SMT jest energooszczędna, zaprojektowana w celu oszczędzania energii i redukcji emisji dwutlenku węgla.Jest wyposażona w energooszczędne technologie, takie jak automatyczne wyłączanie bezczynnych urządzeń, zmniejszające zużycie energii przy jednoczesnym zwiększeniu żywotności maszyny.
6. Konserwacja
Maszyna SMT jest łatwa w utrzymaniu dzięki doskonałej konstrukcji i doskonałemu interfejsowi użytkownika.Maszyna posiada funkcję autodiagnostyki i automatycznej kalibracji, co ułatwia szybkie wykrywanie i usuwanie problemów.Ponadto oprogramowanie urządzenia aktualizuje się automatycznie, zapewniając, że zawsze korzysta z najnowszego dostępnego oprogramowania.
Często zadawane pytania
P: Jak przebiega szkolenie?
Odp .: Po zakupie naszych maszyn twoi inżynierowie mogą udać się do naszej firmy lub jest to tak łatwe w obsłudze.Mamy angielską instrukcję obsługi i przewodnik wideo do teach, jak korzystać z urządzenia.Instrukcja obsługi zostanie dostarczona razem z maszyną.
P: Czy korzystanie z tych maszyn jest trudne?
Odp.: Nie, wcale nie jest to trudne Dla naszych dotychczasowych klientów na naukę obsługi maszyn wystarczą co najwyżej 2 dni.
P: Czy twoje maszyny mają certyfikat jakości?
Odp .: Wszystkie nasze maszyny przeszły certyfikat CE, ISO14001 (BCC), ISO9001 (IQNET) i mają własną patenę.
