Do czego służy maszyna pick and place?

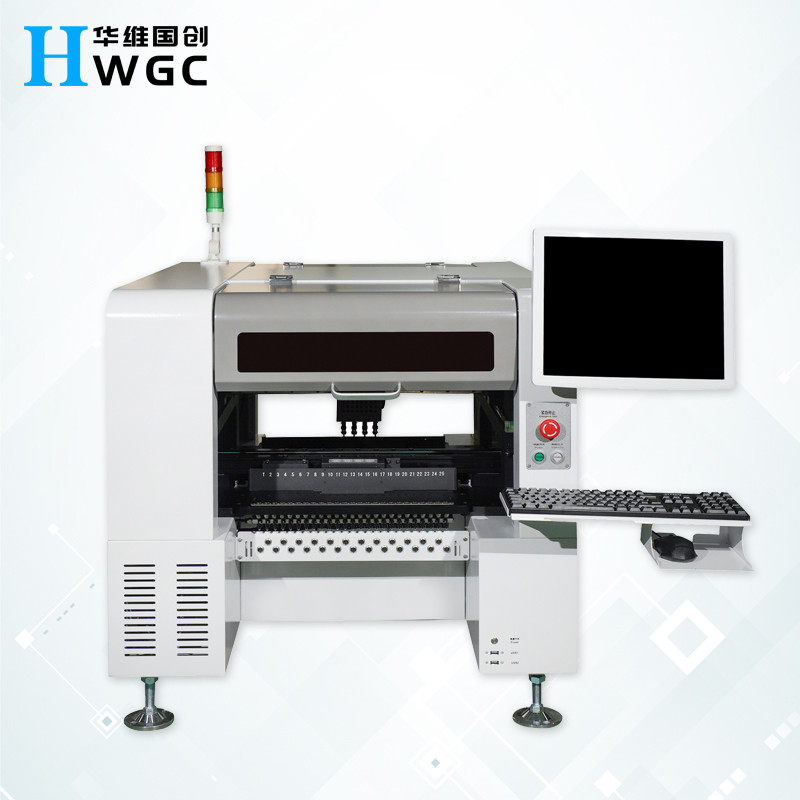

Technologia montażu powierzchniowego (SMT) jest szeroko stosowaną techniką przez producentów elektroniki do produkcji małych i średnich płytek drukowanych.Maszyna typu pick and place, powszechnie znana jako maszyna technologii montażu powierzchniowego lub maszyna SMT, to rodzaj robota, który umożliwia umieszczanie elementów elektronicznych na płytkach drukowanych (PCB) bez wysiłku i z dużą precyzją.
Podstawową funkcją maszyny SMT jest automatyzacja procesu umieszczania wielu elementów elektronicznych na płytce drukowanej.Maszyna postępuje zgodnie z automatyczną procedurą, w której podajnik podaje komponenty elektroniczne, a kamera rozpoznaje komponenty przed bezpiecznym umieszczeniem ich w wyznaczonym miejscu na płytce drukowanej.Ta technika obsługi nie tylko zwiększa precyzję układania elementów, ale także usprawnia proces montażu w szybszym tempie.
Maszyny SMT ewoluowały przez lata, a nowoczesne maszyny mają kilka funkcji, które pozwalają im wykonywać dodatkowe funkcje.Zaawansowane maszyny mają możliwość dostosowywania orientacji płytek drukowanych, obsługiwania szerszego zakresu kształtów i rozmiarów komponentów oraz mocowania komponentów w szybszym tempie niż ich poprzednicy.Ponadto maszyny mają możliwość jednoczesnej pracy na różnych płytkach drukowanych, co czyni je cennym atutem w wielkoskalowej produkcji elektroniki.
Podsumowując, maszyny SMT zrewolucjonizowały przemysł elektroniczny, umożliwiając producentom sprawną i szybszą produkcję małych i średnich płytek drukowanych.Zautomatyzowany proces rozmieszczania komponentów jest precyzyjny i wydajny, co poprawiło jakość produktu wyjściowego.To sprawiło, że maszyny SMT stały się nieocenionym atutem dla producentów elektroniki, którzy starają się zachować konkurencyjność i utrzymać wysokie standardy jakości w swoich branżach.
To jest odpowiedź na pytanie Do czego służy maszyna typu pick and place?pytanie.Dziękujemy za uwagę w Pekinie Huawei Guochuang Electronic Technology Co., LTD., jesteśmy dostawcą wysokiej jakości sprzętu SMT, możemy podjąć się OEM, ODM, niezawodnych producentów źródeł, szukamy globalnego agenta, nasze dane kontaktowe: 15010550359 zhai 15931673319 zł.
,
|
Liczba głowic umieszczających
|
4 (wysoka dokładność)
|
|
Liczba tac IC
|
48
|
|
Liczba podajników
|
50/44 (w zależności od podajnika 8 mm)
|
|
Dokładność pozycjonowania
|
0,01 mm
|
|
Wielokrotna dokładność montażu
|
0,05 mm
|
|
Zakres prędkości montażu rezystancji
|
5000-8000 szt./h elementy pojemnościowe
|
|
Obowiązujące komponenty
|
rezystor, kondensator, chip, koralik świetlny 0201-30*30mm itp.
|
|
Obsługiwany maksymalny obszar PCB
|
50*50mm-(50F)350*190mm/(44F)350*260mm
|
|
Podajniki
|
podajnik elektryczny, podajnik pneumatyczny, podajnik wibracyjny, taca IC itp.
|
|
Urządzenia rozpoznające
|
znak kamera x1, kamera szybkiego rozpoznawania x4, kamera o wysokiej precyzji x1
|
|
Maksymalna wysokość odpowiednich komponentów
|
≤7mm
|
|
Tryb przenoszenia PCB
|
trzystopniowe wejście, automatyczne połączenie od lewej do prawej, automatyczne pozycjonowanie PCB
|
|
Zaznacz pozycjonowanie
|
ręczny / automatyczny
|
|
Metoda programowania
|
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
|
|
System sterowania
|
System sterowania HuaweiGuochuang
|
|
Maksymalna długość kroku osi XY
|
629 mm * 679 mm
|
|
Ślady osi XY
|
prowadnica ruchu liniowego + śrubokręt
|
|
Tryb ruchu osi XY
|
inteligentne powiązanie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej.
|
|
Komputer sterujący
|
przemysłowy komputer sterujący z wydajnym procesorem firmy Intel
|
|
Regulacja metody ścieżek
|
elektryczny
|
|
Zakres bufora dyszy
|
4,5 mm
|
|
Maksymalna długość kroku osi Z
|
20mm
|
|
Zakres kąta dla komponentów
|
±180°
|
|
Silnik
|
Seria silników AC Servo
|
|
Kierowca
|
szybki sterownik DSP
|
|
Wymagania dotyczące zasilania powietrzem
|
filtr wody olejowej, ≥ 50L, filtr przeciwpyłowy i stabilizator ciśnienia powietrza itp.
|
|
Zasilanie próżniowe dyszy
|
generator podciśnienia integrujący funkcję szybkiego wybuchu próżni
|
|
Zakres ciśnienia zasilania powietrzem
|
0,5-0,7 MPa
|
|
system operacyjny
|
Niezależne badania i rozwój Inteligentny system operacyjny SMT oparty na systemie Windows
|
|
PCB wymaga
|
Krawędź procesu 3-5 mm w trybie automatycznym
|
|
Wyświetlacz wizyjny
|
17-calowy przemysłowy wyświetlacz kontrolny
|
|
Kabel
|
wytrzymały elastyczny kabel (10 milionów razy)
|
|
Zasilacz
|
220V 50/60Hz
|
|
Średnia moc
|
600 W
|
|
Wymiary maszyny
|
maszyna biurkowa 1140*900*900mm
maszyna pionowa 900*1140*1340mm
|
|
Waga
|
(maszyna biurkowa)210kg (maszyna pionowa)280kg
|
