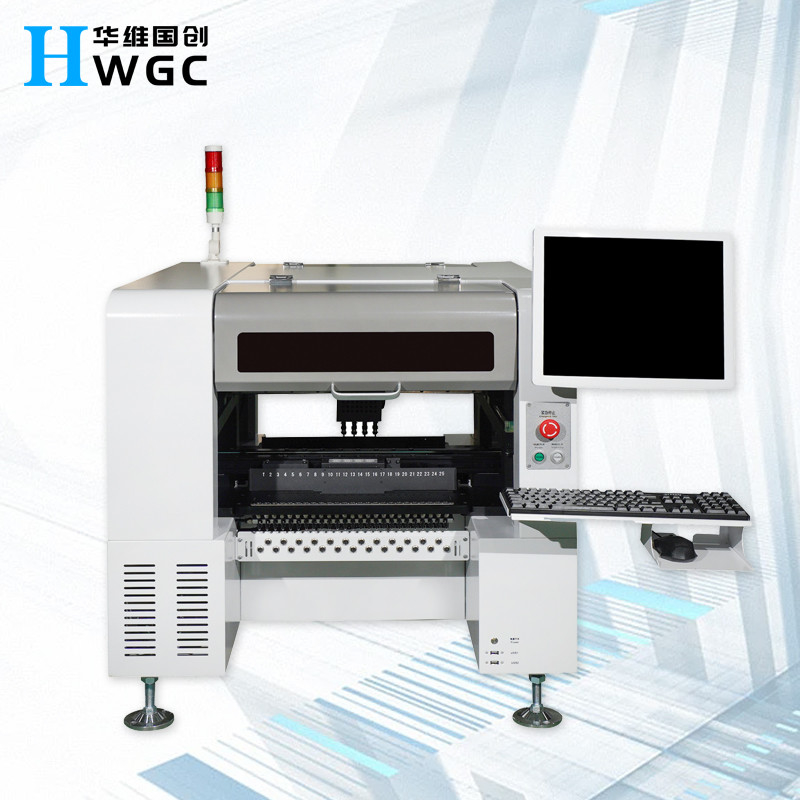

4-głowicowa, 44-pozycyjna maszyna biurkowa typu pick-and-place BGA w przystępnej cenie
Jak wykorzystać maszynę do łatania do zbudowania małego studia, ile kosztuje?
Maszyna pick and place, znana również jako maszyna pick and place SMT (technologia montażu powierzchniowego), jest niezbędnym narzędziem w każdym małym warsztacie elektronicznym.Ta maszyna pozwala szybko i dokładnie umieścić małe elementy elektroniczne na płytkach drukowanych (PCB).
Koszt założenia małego warsztatu elektronicznego z maszyną pick and place będzie zależał od jakości maszyny i Twoich potrzeb.Podstawowe maszyny typu pick and place mogą kosztować od 5 000 do 10 000 USD, podczas gdy bardziej zaawansowane maszyny mogą kosztować nawet 50 000 USD.
Poza maszyną typu pick and place na początek będziesz potrzebować kilku innych narzędzi i materiałów eksploatacyjnych.Mogą to być:
- Lutownica - od 50 do 100 dolarów
- Lutowanie - od 10 do 50 USD
- Strumień - od 5 do 20 USD
- PCB - od 5 do 20 USD za sztukę
- Elementy elektroniczne - różnią się w zależności od projektu
Ogólnie rzecz biorąc, możesz spodziewać się wydania od 6 000 do 60 000 USD na utworzenie małego warsztatu elektronicznego z maszyną typu pick and place.Jednak dzięki starannemu planowaniu i solidnemu biznesplanowi możesz zmienić swój warsztat w dochodowy biznes.
To jest odpowiedź na pytanie Jak użyć maszyny do łatania do budowy małego studia, ile to kosztuje?pytanie.Dziękujemy za uwagę w Pekinie Huawei Guochuang Electronic Technology Co., LTD., jesteśmy dostawcą wysokiej jakości sprzętu SMT, możemy podjąć się OEM, ODM, niezawodnych producentów źródeł, szukamy globalnego agenta, nasze dane kontaktowe: 15010550359 zhai 15931673319 zł.
,
|
Liczba głowic umieszczających
|
4 (wysoka dokładność)
|
|
Liczba tac IC
|
48
|
|
Liczba podajników
|
50/44 (w zależności od podajnika 8 mm)
|
|
Dokładność pozycjonowania
|
0,01 mm
|
|
Wielokrotna dokładność montażu
|
0,05 mm
|
|
Zakres prędkości montażu rezystancji
|
5000-8000 szt./h elementy pojemnościowe
|
|
Obowiązujące komponenty
|
rezystor, kondensator, chip, koralik świetlny 0201-30*30mm itp.
|
|
Obsługiwany maksymalny obszar PCB
|
50*50mm-(50F)350*190mm/(44F)350*260mm
|
|
Podajniki
|
podajnik elektryczny, podajnik pneumatyczny, podajnik wibracyjny, taca IC itp.
|
|
Urządzenia rozpoznające
|
znak kamera x1, kamera szybkiego rozpoznawania x4, kamera o wysokiej precyzji x1
|
|
Maksymalna wysokość odpowiednich komponentów
|
≤7mm
|
|
Tryb przenoszenia PCB
|
trzystopniowe wejście, automatyczne połączenie od lewej do prawej, automatyczne pozycjonowanie PCB
|
|
Zaznacz pozycjonowanie
|
ręczny / automatyczny
|
|
Metoda programowania
|
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
|
|
System sterowania
|
System sterowania HuaweiGuochuang
|
|
Maksymalna długość kroku osi XY
|
629 mm * 679 mm
|
|
Ślady osi XY
|
prowadnica ruchu liniowego + śrubokręt
|
|
Tryb ruchu osi XY
|
inteligentne powiązanie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej.
|
|
Komputer sterujący
|
przemysłowy komputer sterujący z wydajnym procesorem firmy Intel
|
|
Regulacja metody ścieżek
|
elektryczny
|
|
Zakres bufora dyszy
|
4,5 mm
|
|
Maksymalna długość kroku osi Z
|
20mm
|
|
Zakres kąta dla komponentów
|
±180°
|
|
Silnik
|
Seria silników AC Servo
|
|
Kierowca
|
szybki sterownik DSP
|
|
Wymagania dotyczące zasilania powietrzem
|
filtr wody olejowej, ≥ 50L, filtr przeciwpyłowy i stabilizator ciśnienia powietrza itp.
|
|
Zasilanie próżniowe dyszy
|
generator podciśnienia integrujący funkcję szybkiego wybuchu próżni
|
|
Zakres ciśnienia zasilania powietrzem
|
0,5-0,7 MPa
|
|
system operacyjny
|
Niezależne badania i rozwój Inteligentny system operacyjny SMT oparty na systemie Windows
|
|
PCB wymaga
|
Krawędź procesu 3-5 mm w trybie automatycznym
|
|
Wyświetlacz wizyjny
|
17-calowy przemysłowy wyświetlacz kontrolny
|
|
Kabel
|
wytrzymały elastyczny kabel (10 milionów razy)
|
|
Zasilacz
|
220V 50/60Hz
|
|
Średnia moc
|
600 W
|
|
Wymiary maszyny
|
maszyna biurkowa 1140*900*900mm
maszyna pionowa 900*1140*1340mm
|
|
Waga
|
(maszyna biurkowa)210kg (maszyna pionowa)280kg
|
