220AC Surface SMD Component Mounting Machine 20000 Pcs/H

220AC Maszyna do montażu elementów SMD na powierzchni 20000 szt. / H

Produkty - Maszyna do wybierania i umieszczania SMT
  • High Light

    220AC Maszyna do montażu komponentów SMD

    ,

    20000 szt. / H Maszyna do montażu komponentów SMD

    ,

    maszyny do montażu powierzchniowego OEM

  • Stawki miejsc docelowych
    13000CPH
  • Dokładność
    ± 0,001” (0,02 mm）
  • Napięcie
    220AC
  • Najmniejsza zdolność komponentu
    0201
  • System wizyjny
    Wizja HWGC
  • Podajniki wibracyjne
    Luźne, rurkowe, sztyftowe (kontrola częstotliwości i amplitudy)
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    HWGC
  • Orzecznictwo
    CE
  • Numer modelu
    HW-T8-80F
  • Minimalne zamówienie
    1
  • Cena
    usd+15000+pieces
  • Szczegóły pakowania
    Eksportuj drewniane opakowanie
  • Czas dostawy
    5-8 dni roboczych
  • Zasady płatności
    T/T,
  • Możliwość Supply
    30+sztuk+miesiąc

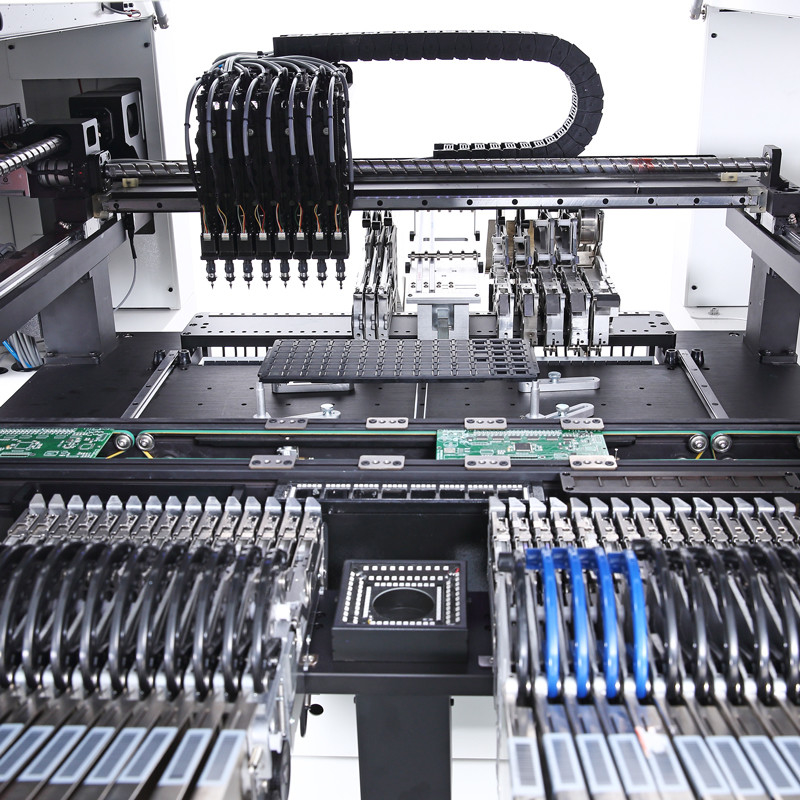

220AC Maszyna do montażu elementów SMD na powierzchni 20000 szt. / H

  • 220AC Surface SMD Component Mounting Machine 20000 Pcs/H
  • 220AC Surface SMD Component Mounting Machine 20000 Pcs/H
  • 220AC Surface SMD Component Mounting Machine 20000 Pcs/H
  • 220AC Surface SMD Component Mounting Machine 20000 Pcs/H
Uzyskaj cenę Skontaktuj się teraz

Szybkość montażu różnych elementów (rezystancja, pojemność, chip) 20000 szt./h.

Po zakupie naszych maszyn Twoi inżynierowie mogą udać się do naszej firmy lub jest tak łatwa w obsłudze.Mamy angielską instrukcję obsługi i przewodnik wideo do teach, jak korzystać z maszyny.Instrukcja obsługi jest dostarczana razem z maszyną.



produktopis

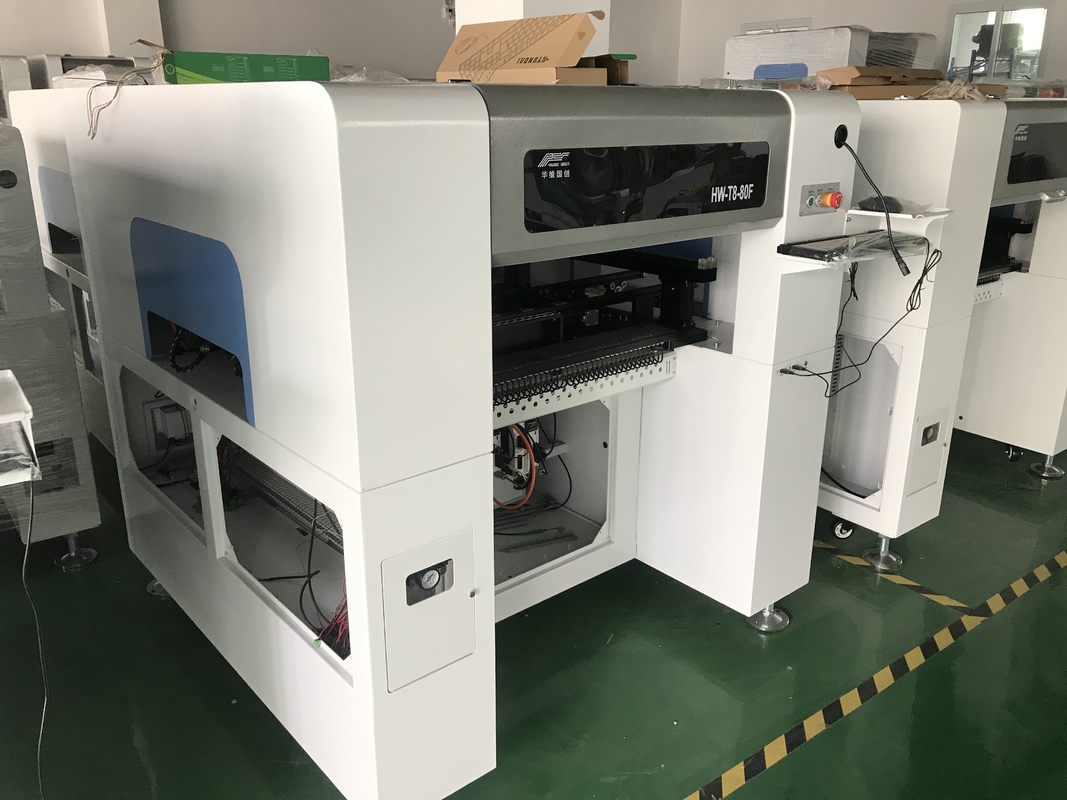

HW-T8-80F to nasz najpopularniejszy model z systemem Vision.HW-T8-80F oferuje zaawansowane technologicznie funkcje z obszarem roboczym 260mm x 400mm, 80 pojedynczymi pozycjami podajników (do 120 podajników z podajnikami bankowymi), gdzie najważniejsza jest szybka konfiguracja, łatwość obsługi i wysoka niezawodność.



Opis produktów
Specyfikacja
Liczba głowic rozmieszczających
8 (wysoka dokładność)
Liczba tac iC
96
Liczba podajników
120 (z zastrzeżeniem podajnika 8mm)
Dokładność pozycjonowania
0,01 mm
Powtarzana dokładność montażu
0,02 mm
Zakres prędkości montażu
20000-26000 szt./h
Obowiązujące komponenty
rezystor.kondensator.chip.lampa itp.
Obsługiwana maksymalna powierzchnia PCB
340*560mm
Podajniki
Podajnik elektryczny NXT, podajnik wibracyjny, taca IC itp
Urządzenia rozpoznające
oznacz aparat x2, aparat szybkiego rozpoznawania x8.precyzyjny aparat x1
Maksymalna wysokość odpowiednich elementów
≤20mm
Metody rozpoznawania
jednoczesne rozpoznawanie i kompletacja ośmioma głowicami
Tryb przenoszenia PCB
wejście trzystopniowe automatyczne podłączenie od lewej do prawej, automatyczne pozycjonowanie PCB
Pozycjonowanie znacznika
ręczny/automatyczny
Metoda programowania
automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
Nasze atuty
Stacje materiałowe 1.120 sztuk - mogą spełnić wymagania montażowe różnych materiałów oraz różne specyfikacje i opakowania produktu.

1) 120 szt. Stacji materiałowych 8 mm obsługuje podajnik elektryczny NXT, podajnik elektryczny NXT 12 mm, 16 mm, 24 mm, 32 mm i 44 mm, podajnik wibracyjny i tace IC.
2) Specyfikacja platformy elektrycznej NXT: podajnik elektryczny NXT 8 mm-44 mm, stabilne podawanie podajnika elektrycznego, wysoka precyzja, długa żywotność.

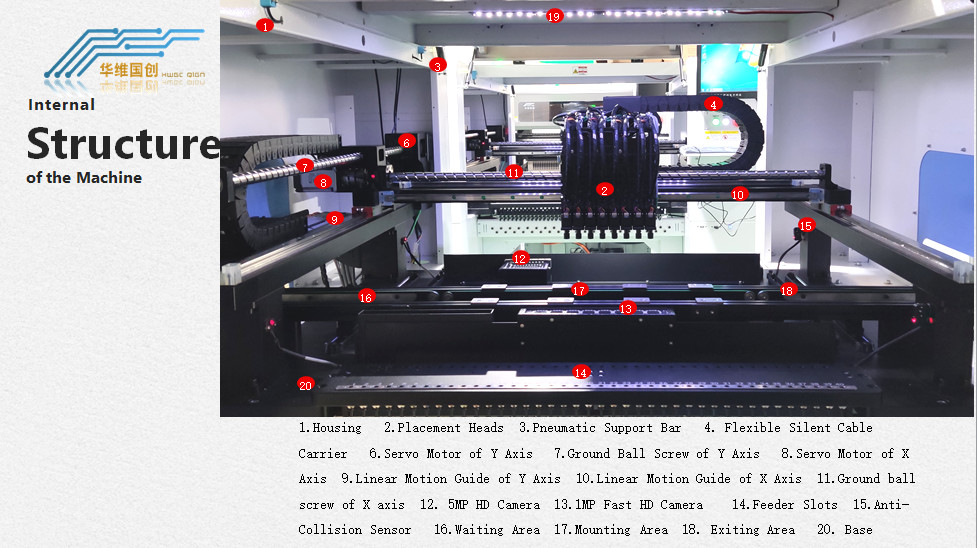

2,8 grupy niezależnych głowic montażowych - 8 grup głowic montażowych jest rozmieszczonych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej specyfikacji.

1) 8 grup głowic montażowych może realizować podwójne ramiona i cztery głowice jednocześnie, podnosząc materiał w tym samym czasie, wydajność pobierania znacznie się poprawia.
2) Głowica montażowa może niezależnie wznosić się i opadać, obracać w zakresie od 0 do 360 stopni i montować elementy o średnicy do 20 mm.
3) Oś z może wznosić się i opadać niezależnie w zależności od grubości elementów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy, Wysokie elementy można montować ze zmniejszoną prędkością.
4) Może spełnić wymagania różnych rozmiarów komponentów, różnych specyfikacji i różnych opakowań, osiągnąć różnorodność, jednorazowe umieszczenie.

3. Całkowita wydajność to 20000szt/h, a maksymalna wydajność to 26000szt/h.

1) Szybkość montażu różnych elementów (rezystancja, pojemność, chip) 20000 szt./h.
2) Tylko pojemność lub rezystancja lub prędkość montażu lampy LED to 26000 sztuk/h.

Podajniki

Zastosowano podajnik pneumatyczny Yamaha i podajnik elektryczny, rozmiary to 8 mm, 12 mm, 16 mm, 24 mm, 32 mm i 44 mm.

220AC Maszyna do montażu elementów SMD na powierzchni 20000 szt. / H 0



220AC Maszyna do montażu elementów SMD na powierzchni 20000 szt. / H 1





220AC Maszyna do montażu elementów SMD na powierzchni 20000 szt. / H 2
