Stacje materiałowe 1.120 sztuk - mogą spełnić wymagania montażowe różnych materiałów oraz różne specyfikacje i opakowania produktu.
1) 120 szt. Stacji materiałowych 8 mm obsługuje podajnik elektryczny NXT, podajnik elektryczny NXT 12 mm, 16 mm, 24 mm, 32 mm i 44 mm, podajnik wibracyjny i tace IC.
2) Specyfikacja platformy elektrycznej NXT: podajnik elektryczny NXT 8 mm-44 mm, stabilne podawanie podajnika elektrycznego, wysoka precyzja, długa żywotność.

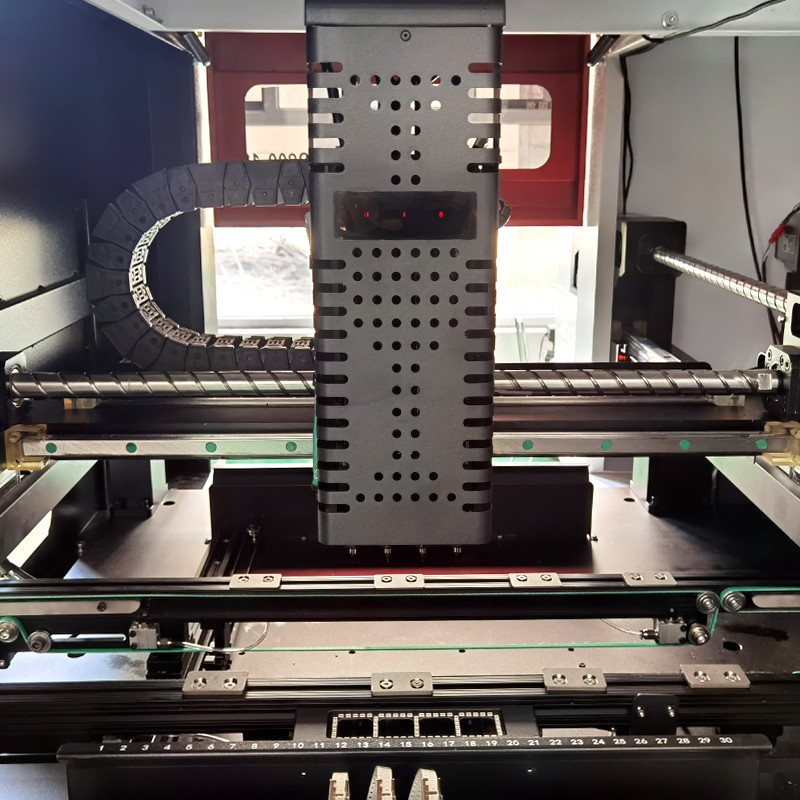

2,8 grupy niezależnych głowic montażowych - 8 grup głowic montażowych jest rozmieszczonych z różnymi dyszami, które są odpowiednie do wymagań montażowych produktów o większej specyfikacji.
1) 8 grup głowic montażowych może realizować podwójne ramiona i cztery głowice jednocześnie, podnosząc materiał w tym samym czasie, wydajność pobierania znacznie się poprawia.
2) Głowica montażowa może niezależnie wznosić się i opadać, obracać w zakresie od 0 do 360 stopni i montować elementy o średnicy do 20 mm.
3) Oś z może wznosić się i opadać niezależnie w zależności od grubości elementów. W przypadku elementów rezystancyjnych i pojemnościowych głowica montażowa może realizować identyfikację wizualną muchy, Wysokie elementy można montować ze zmniejszoną prędkością.
4) Może spełnić wymagania różnych rozmiarów komponentów, różnych specyfikacji i różnych opakowań, osiągnąć różnorodność, jednorazowe umieszczenie.
3. Całkowita wydajność to 20000szt/h, a maksymalna wydajność to 26000szt/h.
1) Szybkość montażu różnych elementów (rezystancja, pojemność, chip) 20000 szt./h.
2) Tylko pojemność lub rezystancja lub prędkość montażu lampy LED to 26000 sztuk/h.
4. 8 szt. szybkich kamer, 2 szt. Kamer o wysokiej rozdzielczości - w celu zaspokojenia potrzeb związanych z rozpoznawaniem wizualnym różnych komponentów.
1) Szybka kamera może sprostać wizualnemu rozpoznawaniu elementów o średnicy mniejszej niż 10 mm, w tym rezystancji, pojemności, koralików lampowych, tranzystorów, diod itp.
2) Kamera o wysokiej rozdzielczości może sprostać wizualnemu rozpoznawaniu komponentów o średnicy mniejszej niż 35 mm, w tym głównie chipów, szpilek, modułów itp
5. Rezystancja i pojemność powyżej 0201, układ pinów 0,3 mm.
1) Użyj zasilacza elektrycznego, aby spełnić wymagania montażowe komponentów 0201.
2) Kamera o wysokiej rozdzielczości z precyzyjnym widzeniem może spełniać wymagania dotyczące montażu chipów QPF, BGA, QFP itp.
6.PCB o grubości mniejszej niż 3 mm, 340 * 560 mm.
1) Wsparcie PCB o grubości 1 mm-3 mm.
2) Obsługuje minimalną szerokość 50 mm, maksymalną szerokość 560 mm PCB, długość 340 mm PCB.
